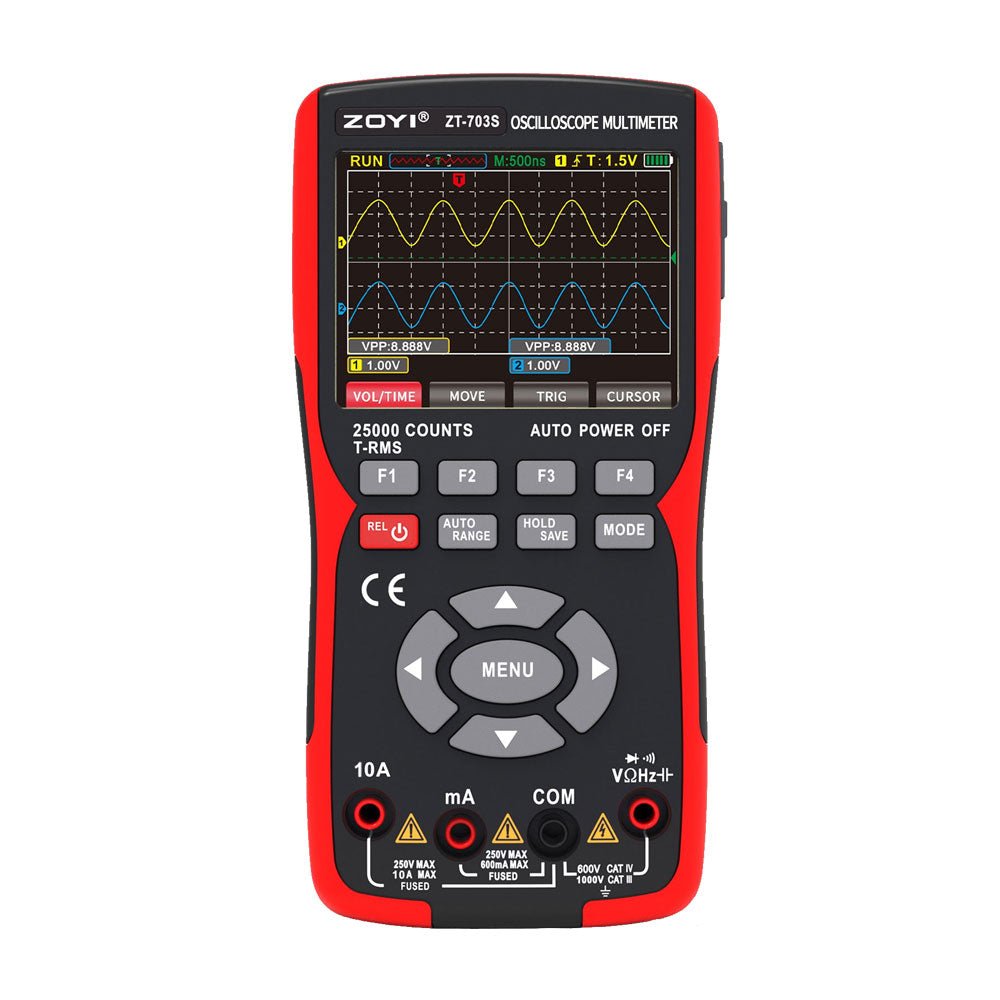

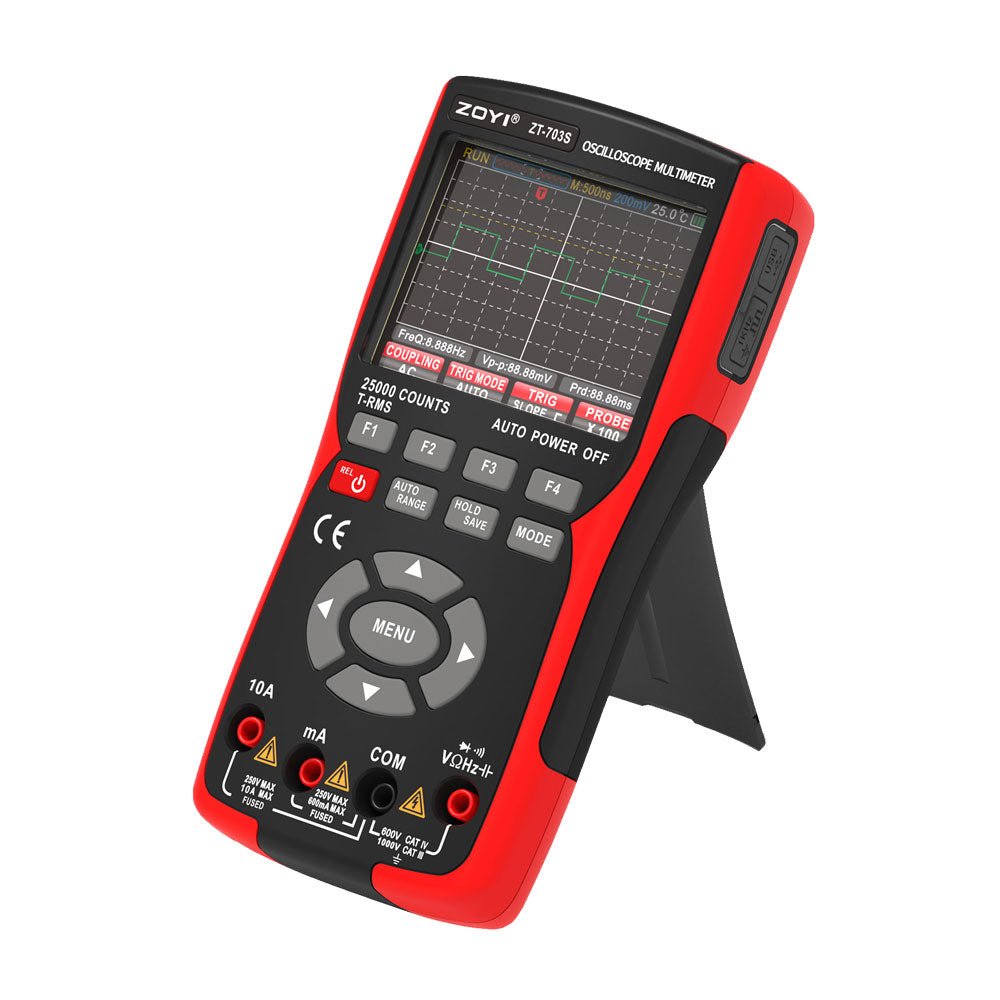

ZOYI ZT-703S (3-in-1) 2-kanaals Oscilloscoop (50 MHz) + Multimeter + Signaalgenerator

  • FabrikantZOYI

Omschrijving

De ZOYI ZT-703S combineert de functionaliteit van een oscilloscoop, multimeter en signaalgenerator in één veelzijdig apparaat, wat het ideaal maakt voor een breed scala aan toepassingen. Met een bandbreedte van maximaal 50 MHz kan de ZT-703S een breed spectrum aan elektronische signaalanalyses aan. De indrukwekkende bemonsteringssnelheid van 280 MSa/s zorgt voor nauwkeurige en gedetailleerde signaalvastlegging. Ontworpen voor efficiëntie en gebruiksgemak, is deze draagbare oscilloscoop voorzien van een 3,5-inch IPS-kleurendisplay met volledig zicht en een duurzaam, dubbel geïnjecteerd behuizing, die zowel draagbaarheid als gebruiksvriendelijkheid garandeert.

Geïntegreerde oscilloscoop-mogelijkheden

De ZT-703S biedt een verticaal gevoeligheidsbereik van 20 mV/div tot 10 V/div, waardoor signalen met variërende amplitudes nauwkeurig kunnen worden waargenomen. De horizontale tijdbasis, instelbaar van 10 ns/div tot 20 s/div, biedt flexibiliteit voor het analyseren van een breed scala aan signaalfrequenties. Bovendien beschikt het apparaat over automatische, normale en enkelvoudige triggermodi, voor diverse testbehoeften en -scenario's.

Signaalgenerator en multimeter-functies

Als signaalgenerator kan de ZT-703S verschillende golfvormen genereren, waaronder sinus-, vierkante, driehoek- en zaagtandgolven, waardoor hij geschikt is voor een breed scala aan test- en kalibratietaken. De multimeterfunctie blinkt uit met een hoge-precisie 25000-count display, waarmee nauwkeurige metingen van AC/DC spanning, stroom, weerstand, capacitantie en frequentie mogelijk zijn. Extra functies zijn onder andere diodetests en continuïteitstests, die de veelzijdigheid verder vergroten.

Verbeterde functies voor nauwkeurig meten

De ZT-703S beschikt over een XY-weergavemodus, die ideaal is voor de vergelijking van golfvormen en de analyse van faseverhoudingen. De cursormeetfunctie maakt nauwkeurige tijd- en spanningsmetingen binnen de golfvormen mogelijk. Daarnaast biedt het apparaat een verscheidenheid aan aanvullende functies, zoals aanpasbare taalinstellingen, automatische uitschakeling en instelbare achtergrondverlichting, wat zorgt voor een gepersonaliseerde gebruikerservaring.

Als een draagbaar oscilloscoop met twee kanalen is de ZT-703S een krachtig en veelzijdig hulpmiddel, geschikt voor zowel professionals als hobbyisten. De integratie van oscilloscoop-, signaalgenerator- en multimeterfunctionaliteit in één draagbaar apparaat maakt het onmisbaar in de elektronica, zowel in laboratoria als in het veld. Met zijn uitgebreide functies en intuïtieve interface biedt de ZT-703S een betrouwbare en efficiënte oplossing voor een breed scala aan elektronische meettaken.

Kenmerken

  • 2-kanaals bandbreedte van 50 MHz
  • 4,5-cijferige uiterst nauwkeurige multimeter
  • Sampling rate van 280 MSa/s
  • 3,5" TFT HD-kleurenscherm
  • 128 k opslagdiepte
  • Ingebouwde signaalgenerator
  • Persistentiemodus

Algemene specificaties

Display (IPS) 25000 counts
Weergavegrootte 3,5" IPS-kleurenscherm
Bereik Automatisch/Handmatig
Voeding USB-C (5 V/2 A)
Batterijcapaciteit Ingebouwde 3400 mAh 18650 lithiumbatterij
Functies Oscilloscoop, multimeter en signaalgenerator
Materiaal ABS, TPE
Afmetingen 177 x 89 x 40 mm
Gewicht 380 g

Oscilloscoop Specificaties

Bandbreedte 50 MHz
Kanalen 2
Samplingmethode Realtime sampling
Samplingsnelheid 280 MSa/s
Invoerkoppeling DC, AC
Ingangsimpendantie 1 MΩ @ 16 pF
Verzwakking X1, X10
Persistentiemodus Minimaal, 500 ms 1 S, 10 S, oneindig
Tariefbereik 1,5 Sa/s-280 MSa/s
Interpolatie (sinx)x
Sweepbereik 10 ns/div-20 s/div
Tijdbasis Nauwkeurigheid 20 ppm
Recordlengte Tot 128 KB
Gevoeligheid 20 mV/div-10 V/div
Offsetbereik 4 rasters
Lage frequentie >10 Hz
Stijgtijd <10 ns
DC-versterkingsnauwkeurigheid ±3%
Automatische meting Periode, frequentie, piek-tot-piekwaarde, maximale waarde, minimale waarde, RMS, inschakelduur, aantal pulsen
Triggermodi Auto, normaal, enkel
Activeer randen Opgaande flank, dalende flank
Signaalgeneratoruitgang Sinusgolf, blokgolf, zaagtandgolf, halve golf, volledige golf
Bedrijfsmodi • Normale modus 200 MSa/s
• Hogesnelheidsmodus 280 MSa/s
Weergavemodi YT, XY, Rol

Multimeter Specificaties

DC-spanning 1000.0 V/250.00 V/25.000 V/2.5000 V/250.00 mV/25.000 mV ±(0,05%+3)
AC-spanning 750.0 V/250.00 V/25.000 V/2.5000 V/250.00 mV/25.000 mV ±(0,5%+3)
Gelijkstroom 10.000 A/2.5000 A/250.00 mA/25.000 mA ±(0,5%+3)
AC-stroom 10.000 A/2.5000 A/250.00 mA/25.000 mA ±(0,8%+3)
Weerstand 250.00 Ω ±(0,5%+3)
250.00 KΩ/25.000 KΩ/2.5000 KΩ ±(0,2%+3)
25.00 MΩ/2.5000 MΩ ±(1%+3)
250.0 MΩ ±(5,0%+5)
Capaciteit 9.999 nF ±(5,0%+20)
999.9 µF/99.99 µF/9.999 µF/999.9 nF/99.99 nF ±(2,0%+5)
99.99 mF/9.999 mF ±(5,0%+5)
Frequentie 999.9 KHz/99.99 KHz/9.999 KHz/999.9 Hz/99.99 Hz ±(0,1%+2)
Diode Ja
Continuïteit Ja

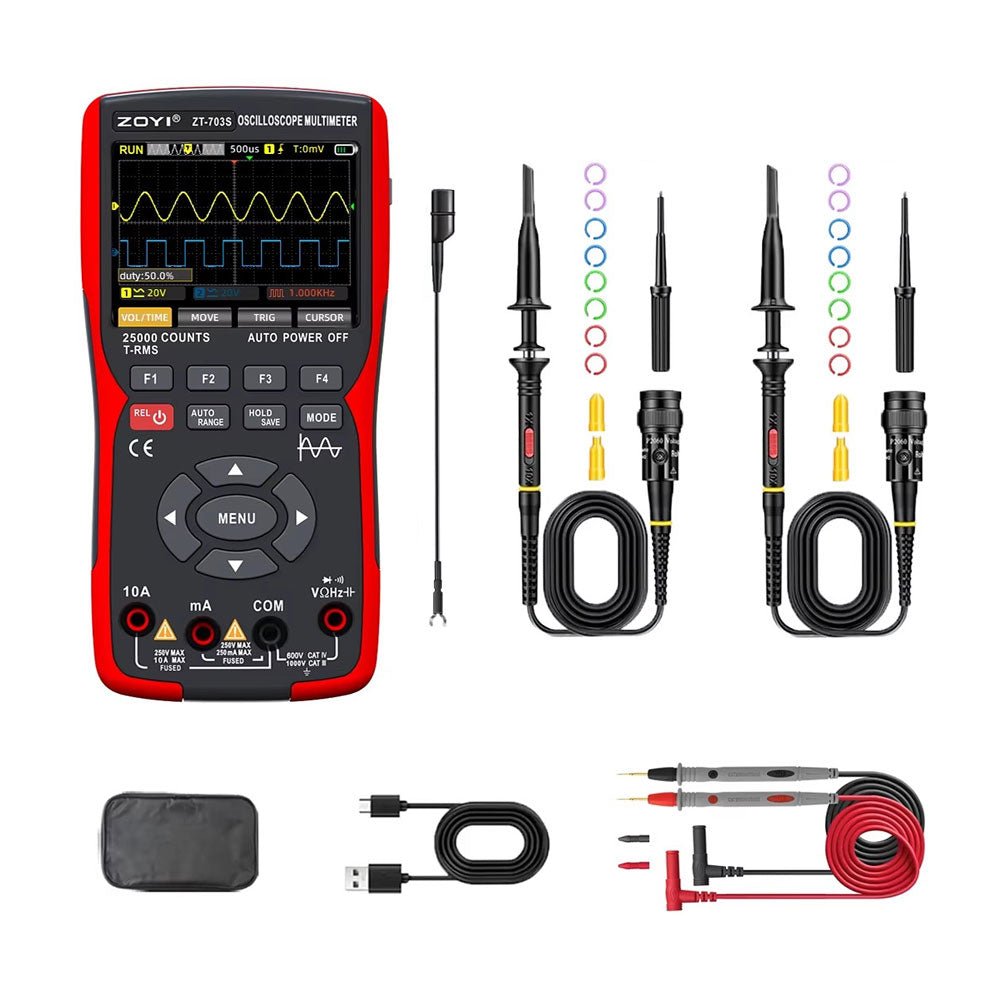

Inbegrepen

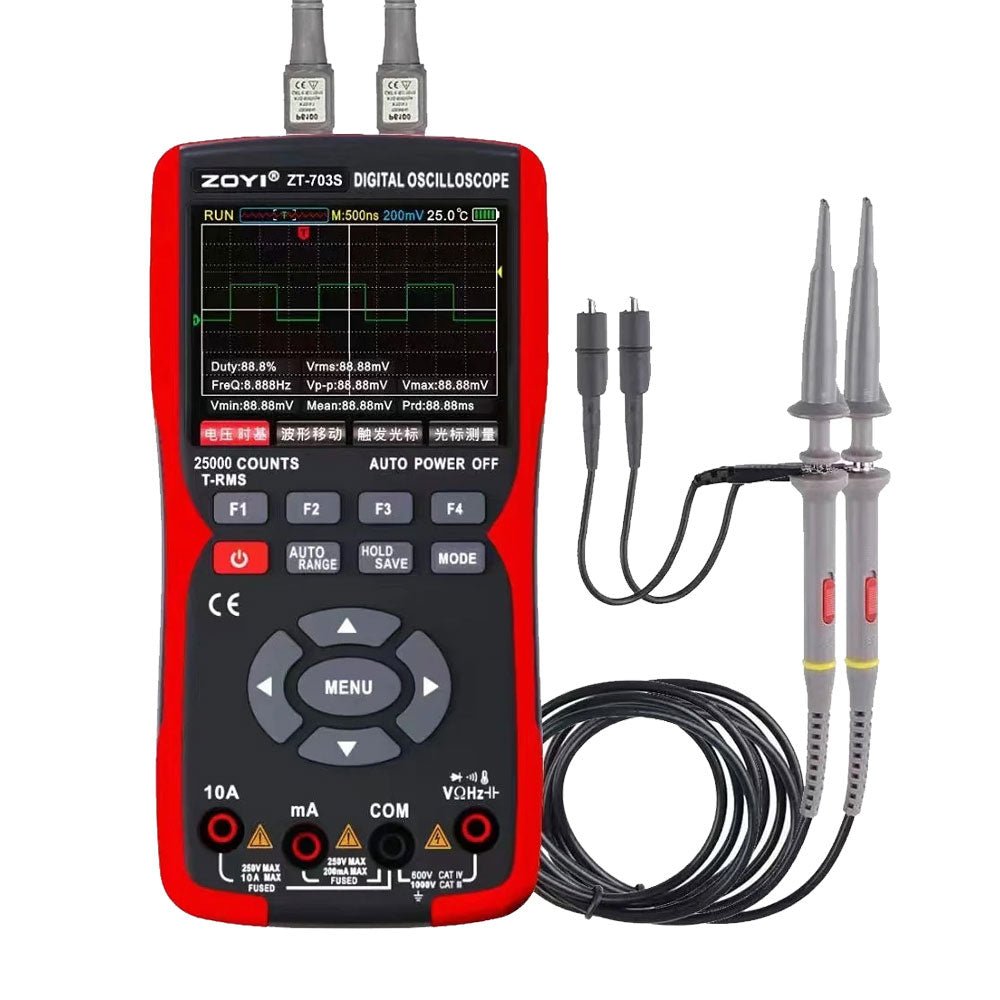

  • 1x ZT-703S (3-in-1) oscilloscoop + multimeter + signaalgenerator
  • 2x Oscilloscoop probes
  • 2x Testkabels
  • 1x USB-C kabel
  • 1x Manual
Productformulier

De ZOYI ZT-703S combineert de functionaliteit van een oscilloscoop, multimeter en signaalgenerator in één veelzijdig apparaat, wat het ideaal maakt... Lees meer

€ 119,95€ 99,95 incl. BTW
