Omschrijving

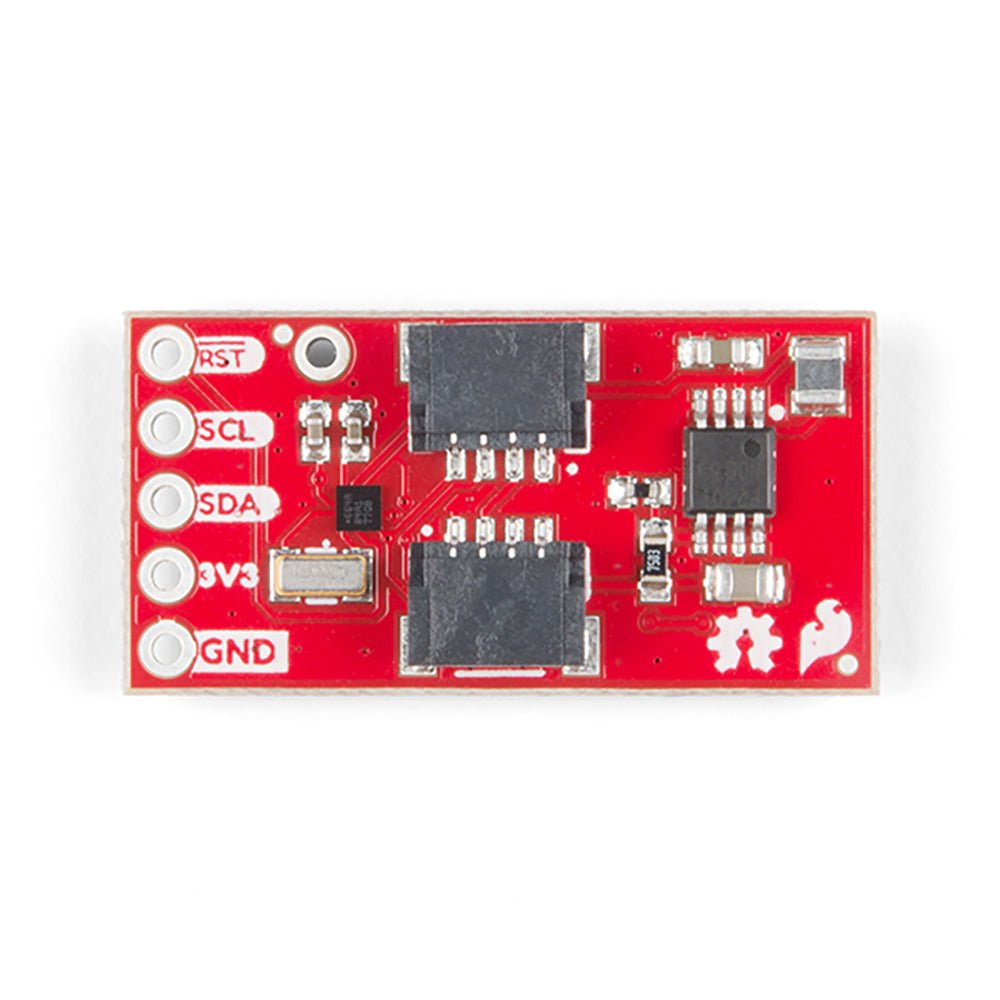

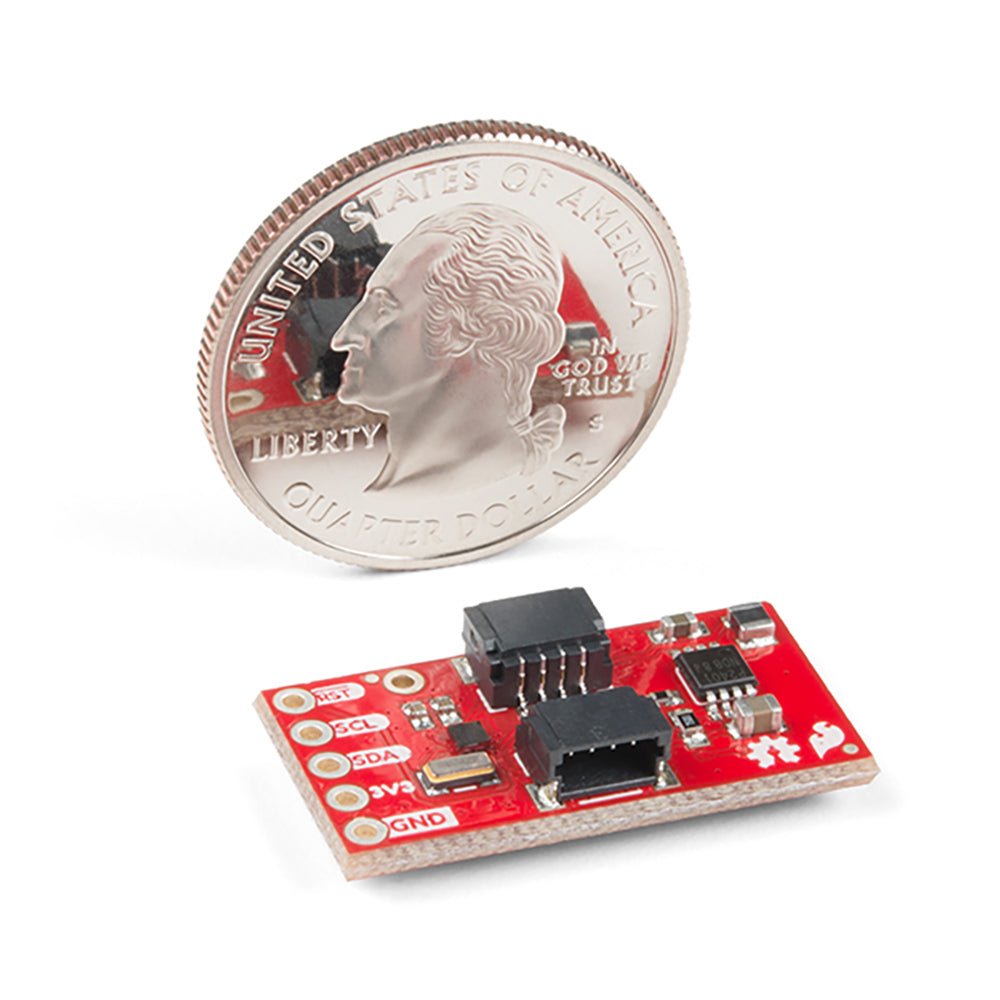

We hebben een Qwiic connector voorzien om gemakkelijk verbinding te maken met de I2C datalijnen, maar je zult ook verbinding moeten maken met twee extra lijnen. Deze printplaat is piepklein, met afmetingen van 25,4 mm x 12,7 mm, wat betekent dat hij goed op uw vinger past zonder al te veel ruimte.

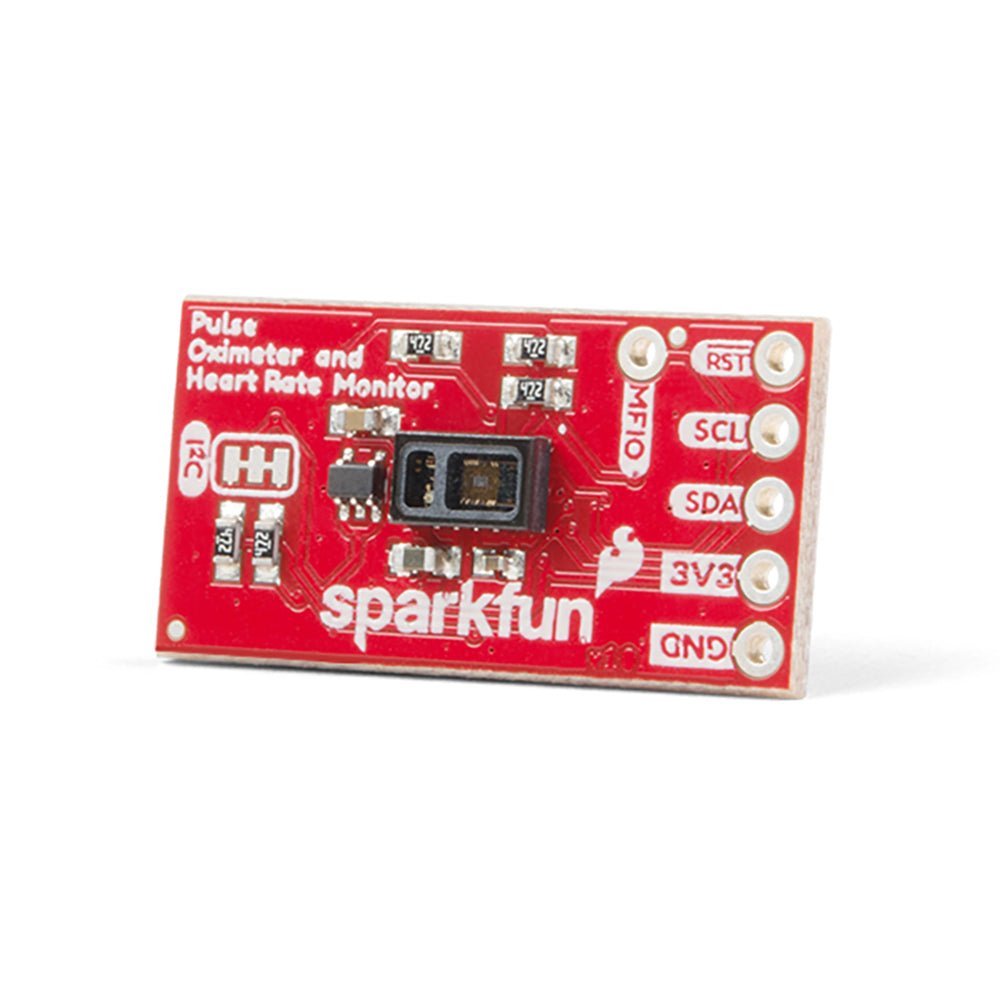

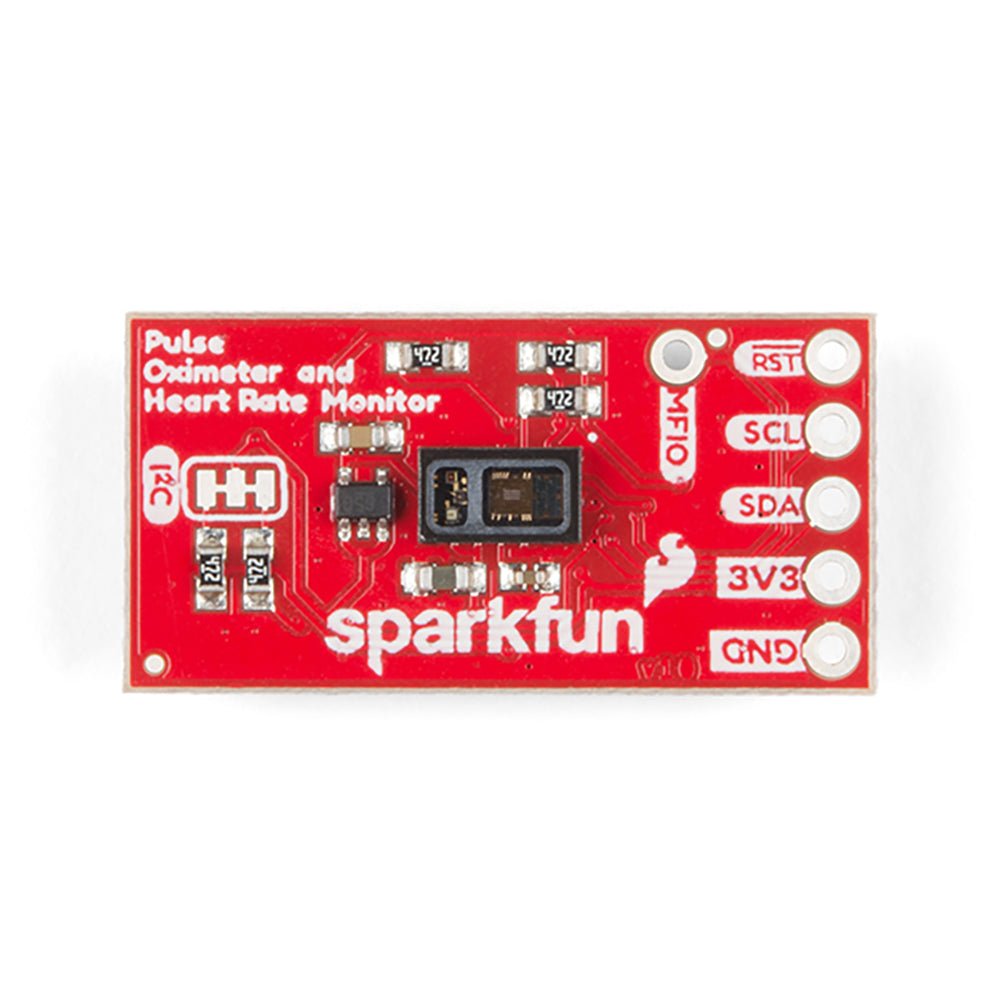

De MAX30101 doet alle sensoren door zijn interne LED's te gebruiken om licht op de slagaders en arteriolen in de onderhuidse laag van uw vinger te kaatsen en door met zijn fotodetectoren te meten hoeveel licht er wordt geabsorbeerd. Dit staat bekend als fotoplethysmografie. Deze gegevens worden doorgegeven aan en geanalyseerd door de MAX32664, die zijn algoritmen toepast om de hartslag en de zuurstofverzadiging in het bloed (SpO2) te bepalen.
SpO2-resultaten worden gerapporteerd als het percentage hemoglobine dat verzadigd is met zuurstof. Ook wordt nuttige informatie verstrekt, zoals het vertrouwen in de rapportage van de sensor en een handig datapunt voor vingerdetectie. Om het meeste uit de sensor te halen, heeft Sparkfun een Arduino-bibliotheek geschreven om het gemakkelijk te maken om alle mogelijke configuraties aan te passen.
Features
- SparkFun Pulsoxymeter en hartslagsensor
- MAX30101 en MAX32664 sensor en sensor hub
- Qwiic connectoren voor voeding en I2C interface
- I2C Adres: 0x55
- MAX30101 - Pulsoxymeter en hartslagsensor
- Hartslagmonitor en pulsoximeter-sensor in LED-reflecterende oplossing
- Geïntegreerd afdekglas voor optimale, robuuste prestaties
- Werkt met ultralaag stroomverbruik voor mobiele apparaten
- Snelle gegevensuitvoer
- Robuuste weerstand tegen bewegingsartefacten
- MAX32664 - Biometrische sensor-hub met ultralaag vermogen
- Oplossing voor biometrische sensor-hub
- Vinger-gebaseerde algoritmen meten hartslagpuls en bloedzuurstofsaturatiepuls (SpO2)
- Zowel ruwe als verwerkte gegevens zijn beschikbaar.
- Basis Peripheral mix optimaliseert afmetingen en prestaties.
