Omschrijving

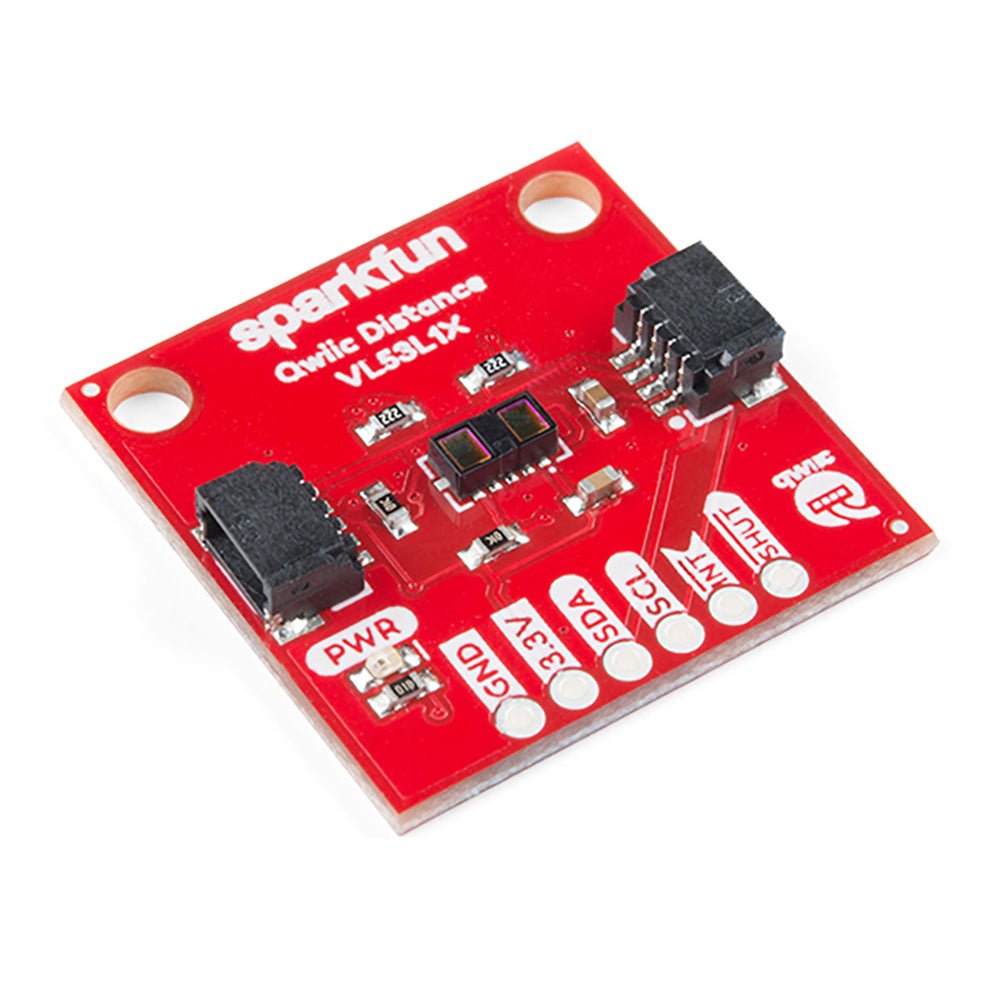

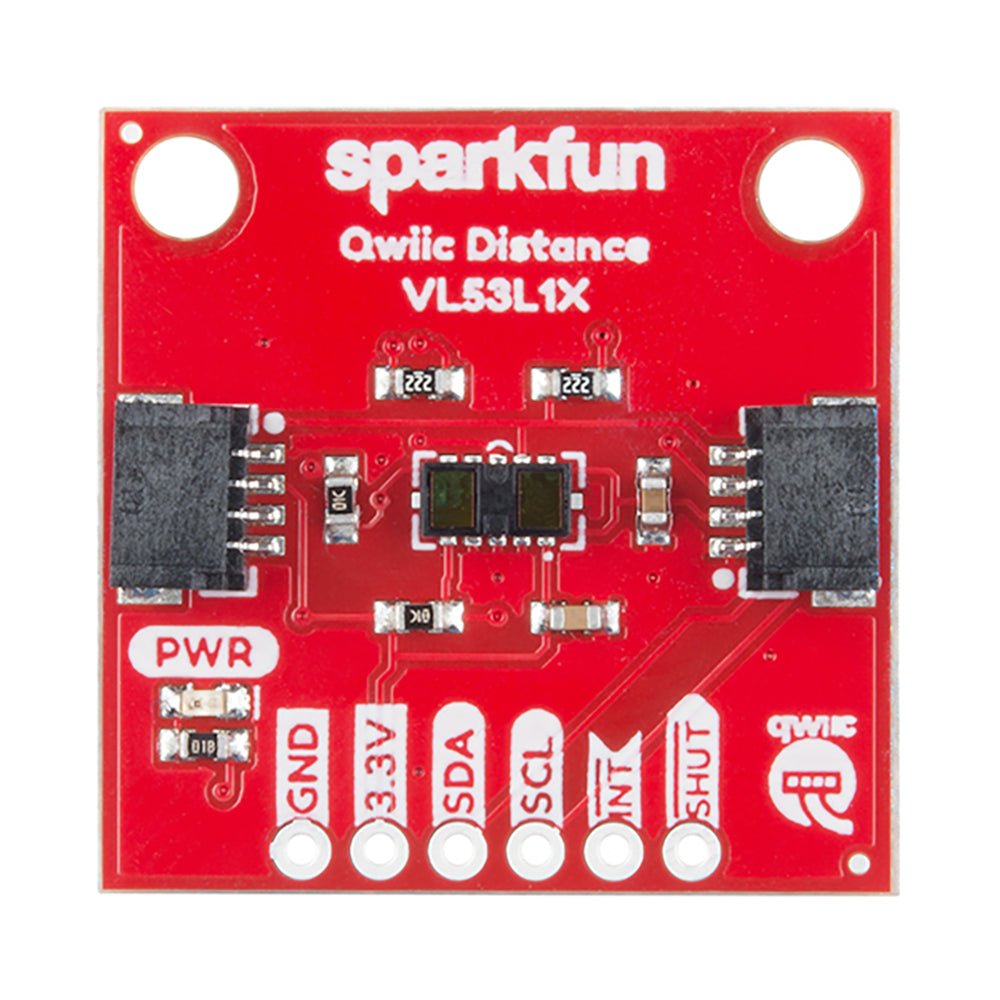

De VL53L1X van STMicroelectronics maakt gebruik van een VCSEL (Vertical Cavity Surface Emitting Laser) om een infrarode laserstraal uit te zenden en de reflectie naar het doel te timen. Dit betekent dat u de afstand tot een object van 40 mm tot 4 m afstand kunt meten met een resolutie van een millimeter! Om het nog eenvoudiger te maken om de metingen te uit te voeren, verloopt alle communicatie via I2C, met behulp van ons handige Qwiic systeem, zodat er niet gesoldeerd hoeft te worden om hem aan te sluiten op de rest van het meetsysteem. Er zijn ook 0.1'-spaced pinnen voor het geval u liever een breadboard gebruikt.
Elke VL53L1X sensor heeft een precisie van 1 mm met een nauwkeurigheid van +/-5 mm, en de minimale meetafstand van deze sensor is 4 cm. Het gezichtsveld van deze kleine breakout module is vrij smal met 15°-27° met een leessnelheid tot 50Hz. Zorg ervoor dat dit bord voldoende voeding krijgt, want het heeft 2,6V-3,5V nodig om te werken. Tenslotte, verwijder de beschermende folie van de VL53L1X voor gebruik, anders zal het zeer zeker de metingen verstoren.
Eigenschappen
- Voedingsspanning: 2.6V-3.5V
- Energieverbruik: 20 mW @10Hz
- Meetbereik: ~40mm to 4,000mm
- Resolutie: +/-1mm
- Lichtbron: Class 1 940nm VCSEL
- I2C-adres: 0x29
- Zichthoek: 15° - 27°
- Max. 50 metingen/sec
