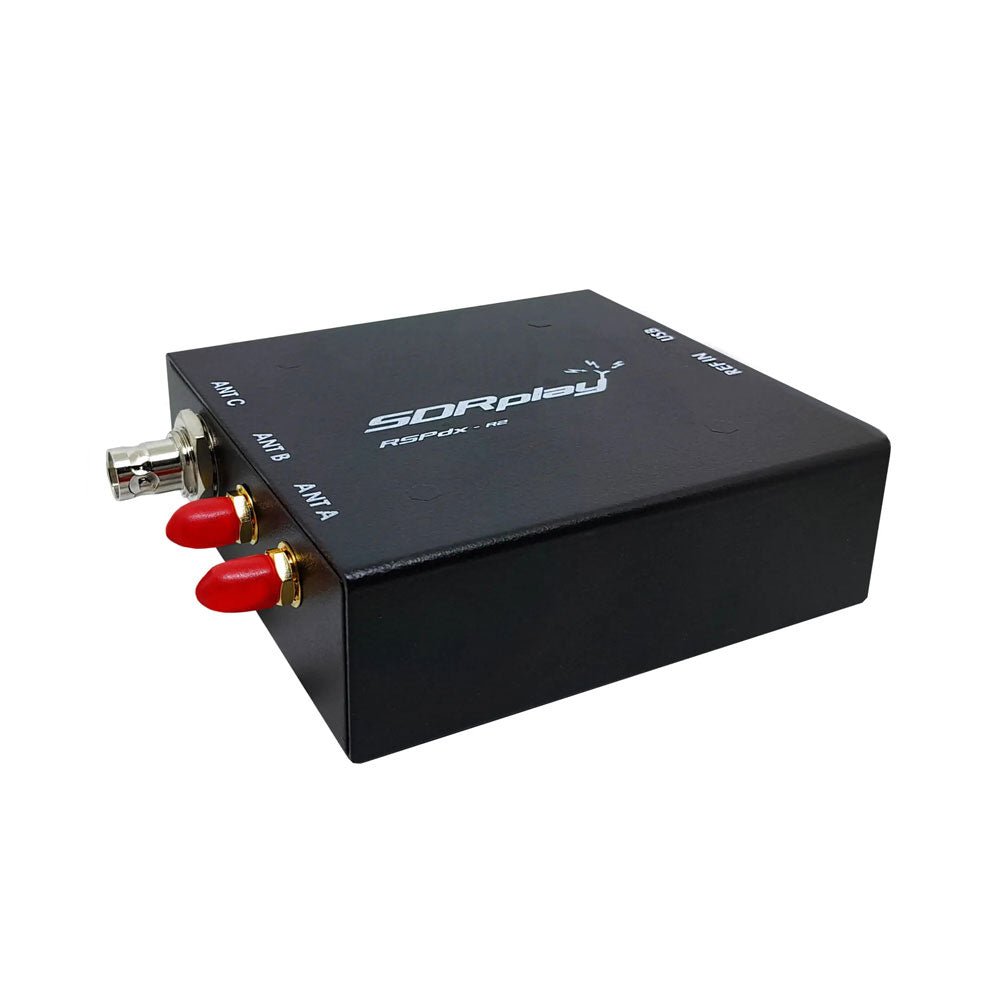

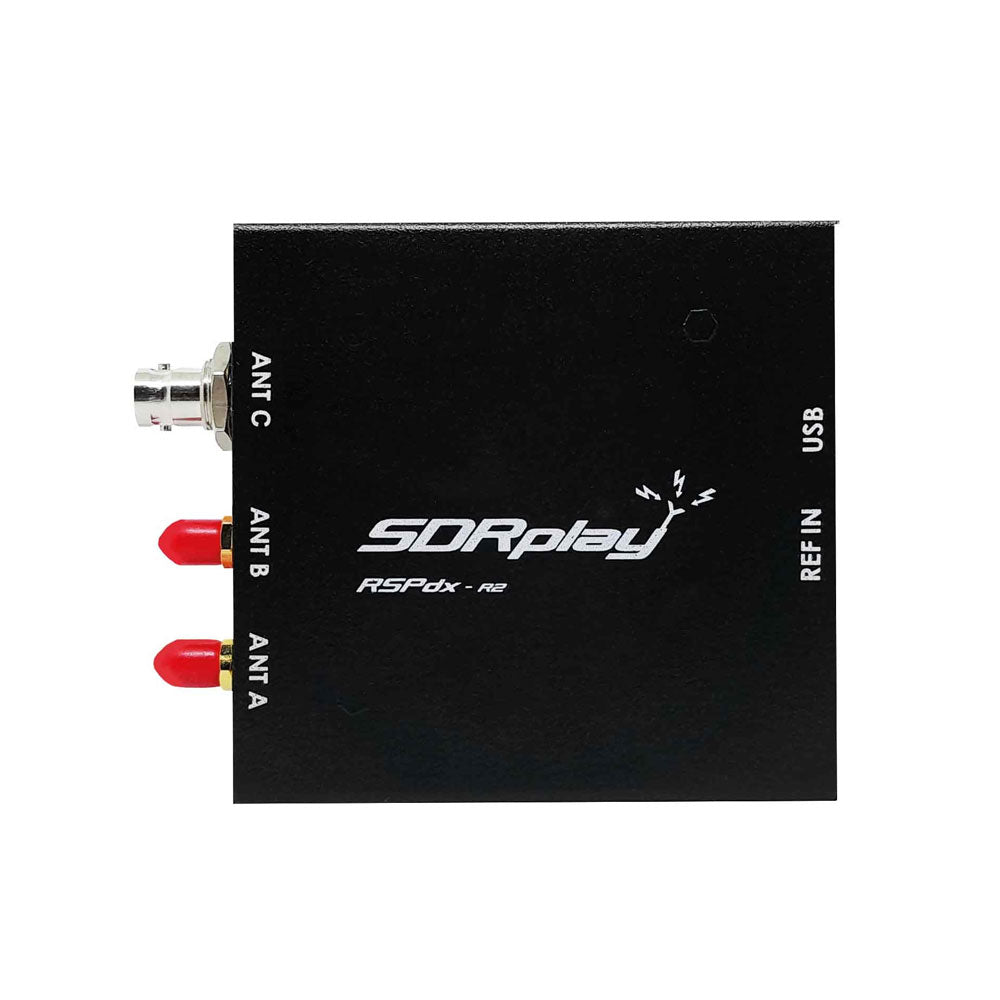

Omschrijving De SDRplay RSPdx-R2 is een breedbandige, volledig uitgeruste 14-bit SDR-ontvanger met één tuner die het volledige RF-spectrum van 1 kHz tot 2 GHz bestrijkt, met een spectrumbereik tot 10 MHz. Hij bevat drie antennepoorten, waarvan er twee SMA-connectoren gebruiken en werken over het volledige bereik van 1 kHz tot 2 GHz, en de derde een BNC-connector heeft die werkt tot 200 MHz.
De RSPdx-R2 is een verbeterde versie van de RSPdx met verdere ontwerpverbeteringen voor gebruik bij frequenties lager dan 2 MHz. De RSPdx-R2 is gehuisvest in een stevige stalen behuizing en biedt, naast de functionaliteit van de RSP1B, drie softwarematig selecteerbare antenne-ingangen en een externe klokingang. Hij biedt uitstekende prestaties op HF- en VHF-frequenties tot wel 2 GHz. De RSPdx-R2 ondersteunt ook een "HDR-modus" die geoptimaliseerd is voor de veeleisende radio-ontvangstomstandigheden onder de 2 MHz.
De RSPdx-R2 introduceert, in combinatie met de eigen software van SDRplay, een speciale HDR-modus (High Dynamic Range) voor ontvangst binnen geselecteerde banden onder de 2 MHz. De HDR-modus levert verbeterde intermodulatieprestaties en minder storende signalen voor die uitdagende banden.
Kenmerken
Bestrijkt alle frequenties van 1 kHz via VLF, LF, MW, HF, VHF, UHF en L-band tot 2 GHz, zonder onderbrekingen
Ontvang, bewaak en neem tot 10 MHz spectrum tegelijk op
Aanzienlijk verbeterde ruisprestaties onder 1 MHz (d.w.z. voor sommige MF, LF en lager)
Verbeterd dynamisch bereik onder 2 MHz, zowel in tunermodus als HDR-modus
HDR-modus onder 2 MHz biedt voordelen op het gebied van algemeen dynamisch bereik en selectiviteit
Softwarematig selecteerbare keuze uit 3 antennepoorten
Externe klokingang voor synchronisatiedoeleinden, of aansluiting op GPS-referentieklok voor extra frequentienauwkeurigheid
Uitstekend dynamisch bereik voor uitdagende ontvangstomstandigheden
Gratis gebruik van Windows-gebaseerde SDRuno-software (raadpleeg de website voor ondersteunde versies)
Gratis gebruik van SDRconnect SDR- en serversoftware voor Windows, MacOS en Linux (raadpleeg de website voor ondersteunde versies)
Ondersteuning voor multiplatform drivers en API's, waaronder Windows, Linux, Mac en Raspberry Pi 4/5
Sterk en groeiend softwareondersteuningsnetwerk
Gekalibreerde S-meter/RF-vermogens- en signaal-ruisverhoudingsmeting met SDRuno (inclusief datalogging naar .CSV-bestanden)
Gedocumenteerde API beschikbaar voor demodulator- of applicatieontwikkeling op meerdere platforms
Toepassingen (Amateur)
Luisteren naar kortegolfradio
Uitzending DX (AM/FM/TV)
Panadaptor
Vliegtuigen (ADS-B en ATC)
Slow Scan TV
Monitoring van multi-amateurbanden
WSPR & digitale modi
Weerfax (HF en satelliet)
Satellietmonitoring
Geostationaire omgevingssatellieten
Trunked radio
Monitoring van nutsbedrijven en hulpdiensten
Snelle en effectieve antennevergelijking
Toepassingen (Industrieel)
Spectrum Analyser
Bewaking
Draadloze microfoonbewaking
RF-meting
IoT-ontvangerketen
Signaalregistratie
RFI/EMC-detectie
Bewaking van de uitzendintegriteit
Spectrumbewaking
Vermogensmeting
Toepassingen (Educatief/Wetenschappelijk)
Onderwijs
Ontwerp van ontvangers
Radioastronomie
Passieve radar
Ionosonde
Spectrumanalysator
Ontvanger voor IoT-sensorprojecten
Antenneonderzoek
Specificaties
Frequentiebereik
1 kHz – 2 GHz
Antenne-aansluiting
SMA
Antenne-impedantie
50 ohm
Stroomverbruik (typisch)
190 mA bij >60 MHz (excl. Bias-T)
USB-aansluiting
USB-B
Maximaal ingangsvermogen
+0 dBm Continu
ADC-samplefrequenties
2-10,66 MSPS
ADC-aantal bits
14 bit 2-6,048 MSPS
Bias-T
4,7 V
Referentie
0,5 ppm 24 MHz TCXO
Bedrijfstemperatuur
−10˚C tot +60˚C
Afmetingen
113 x 94 x 35 mm
Gewicht
315 g
Downloads
RSPdx-R2 vs RSPduo
RSPdx-R2
RSPduo
Continue dekking van 1 kHz tot 2 GHz
✓
✓
Tot 10 MHz zichtbare bandbreedte
✓
✓
14-bits ADC siliciumtechnologie plus meerdere krachtige ingangsfilters
✓
✓
Softwarematig selecteerbare AM/FM & DAB broadcast band notch filters
✓
✓
4,7 V Bias-T voor voeding van externe antenneversterker
✓
✓
Voedt de USB-kabel met een eenvoudige aansluiting type B
✓
✓
50Ω SMA-antenne-ingang(en) voor werking van 1 kHz tot 2 GHz (softwarematig instelbaar)
2
2
Extra softwarematig selecteerbare Hi-Z ingang voor werking tot 30 MHz
✓
Extra softwarematig selecteerbare 50Ω BNC-ingang voor werking tot 200 MHz
✓
Extra LF/VLF-filter voor onder 500 kHz
✓
24 MHz referentieklokingang (+ uitgang op RSPduo)
✓
✓
Dubbele tuners voor ontvangst op 2 totaal onafhankelijke 2 MHz-bereiken
✓
Dubbele tuners voor diversiteitsontvangst met SDRuno
✓
Robuuste zwartgelakte stalen behuizing
✓
✓
Algemene prestaties onder 2 MHz voor MW en LF
++
+
Meerdere gelijktijdige toepassingen
+
++
Prestaties in uitdagende fading-omstandigheden (*met gebruik van diversiteitsafstemming)
+
*++
