Omschrijving

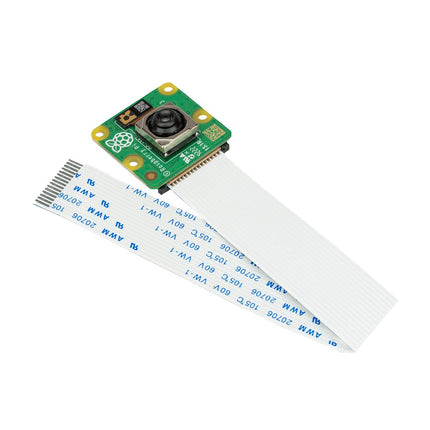

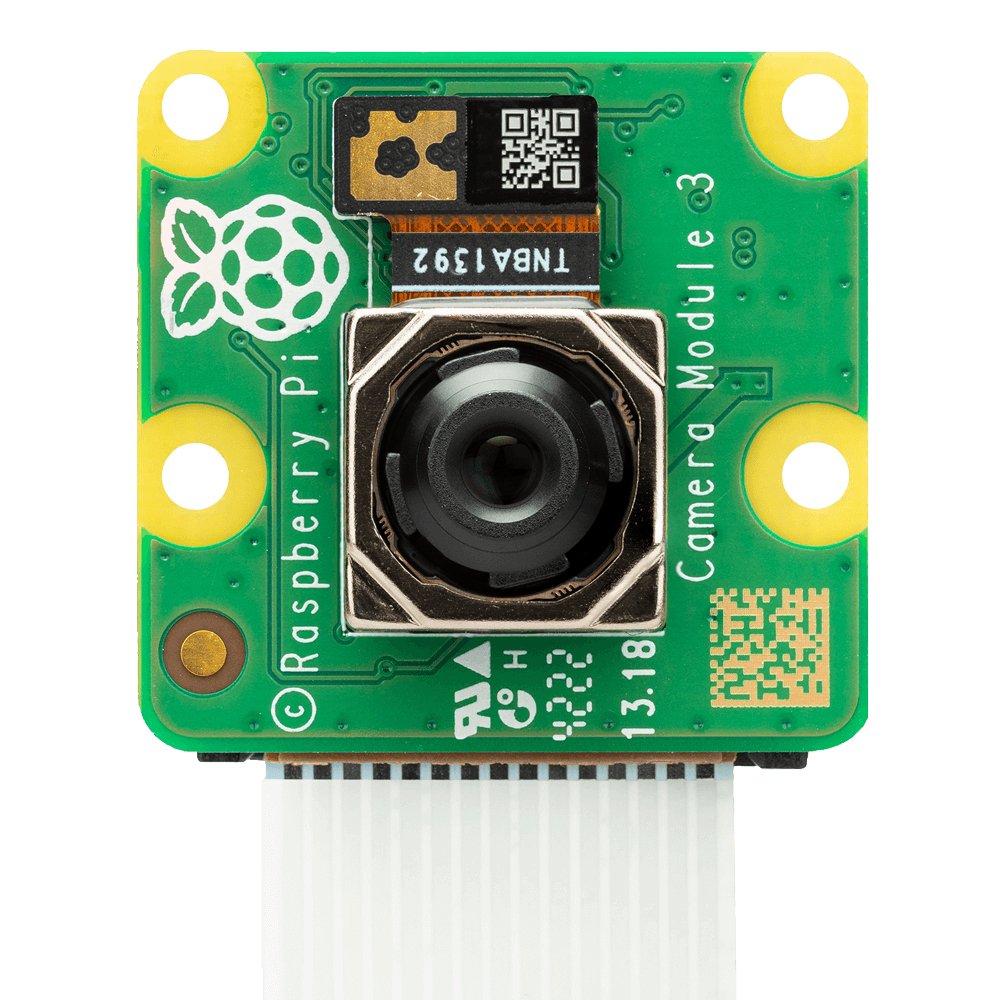

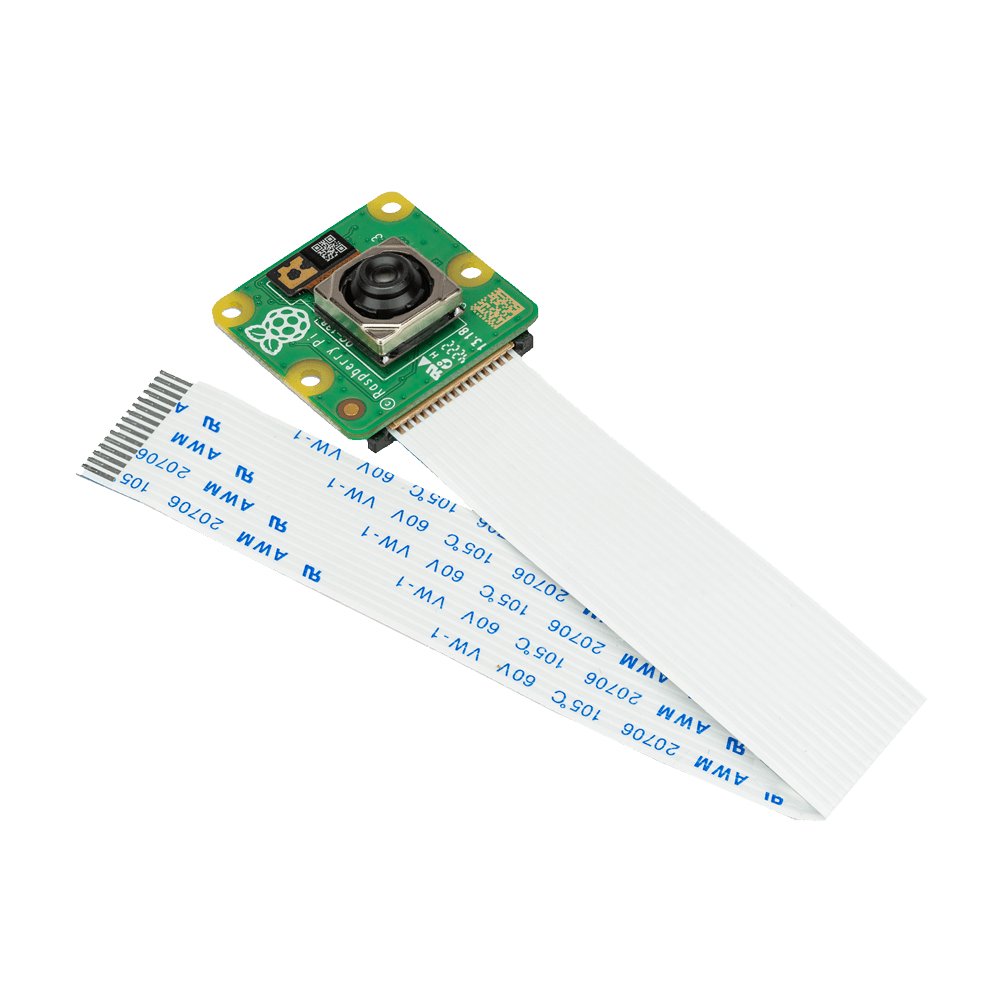

De Raspberry Pi Camera Module 3 is een compacte camera van Raspberry Pi. Hij heeft een IMX708 12-megapixelsensor met HDR, en beschikt over autofocus met fasedetectie. Camera Module 3 is verkrijgbaar in standaard en groothoek varianten, beide met of zonder infrarood filter.
De Camera Module 3 kan worden gebruikt om zowel full HD video als foto's te maken, en heeft een HDR-modus tot 3 megapixels. De werking ervan wordt volledig ondersteund door de libcamera bibliotheek, inclusief de snelle autofocus functie van Camera Module 3: dit maakt het gemakkelijk voor beginners om te gebruiken, terwijl het genoeg biedt voor gevorderde gebruikers. Camera Module 3 is compatibel met alle Raspberry Pi computers.
Alle varianten van de Raspberry Pi Camera Module 3 beschikken over:
- Back-illuminated en stacked CMOS 12-megapixel beeldsensor (Sony IMX708)
- Hoge signaal-ruisverhouding (SNR)
- Ingebouwde 2D Dynamic Defect Pixel Correction (DPC)
- Fasedetectie Autofocus (PDAF) voor snelle autofocus
- QBC Re-mosaic functie
- HDR-modus (tot 3 megapixel uitvoer)
- CSI-2 seriële gegevensuitvoer
- 2-draads seriële communicatie (ondersteunt I²C fast-mode en fast-mode plus)
- 2-draads seriële besturing van focusmechanisme
Specificaties
| Sensor |
Sony IMX708 |
| Resolutie |
11,9 MP |
| Sensorgrootte |
7,4 mm sensordiagonaal |
| Pixelgrootte |
1,4 x 1,4 µm |
| Horizontaal/verticaal |
4608 x 2592 pixels |
| Video modes |
1080p50, 720p100, 480p120 |
| Uitvoer |
RAW10 |
| IR-cutfilter |
Geïntegreerd in standaardvarianten; niet aanwezig in NoIR-varianten |
| Autofocussysteem |
Fasedetectie Autofocus |
| Lengte flat cable |
200 mm |
| Kabelaansluiting |
15 x 1 mm FPC |
| Afmetingen |
25 x 24 x 11.5 mm (12.4 mm hoogte voor Wide varianten) |
Varianten van Raspberry Pi Camera Module 3
|
Camera Module 3 |
Camera Module 3 NoIR |
Camera Module 3 Wide |
Camera Module 3 Wide NoIR |
| Focus bereik |
10 cm - ? |
10 cm - ? |
5 cm - ? |
5 cm - ? |
| Brandpuntsafstand |
4,74 mm |
4,74 mm |
2,75 mm |
2,75 mm |
| Diagonale beeldhoek |
75 graden |
75 graden |
120 graden |
120 graden |
| Horizontale beeldhoek |
66 graden |
66 graden |
102 graden |
102 graden |
| Verticale beeldhoek |
41 graden |
41 graden |
67 graden |
67 graden |
| Brandpuntsverhouding (F-stop) |
F1,8 |
F1,8 |
F2,2 |
F2,2 |
| Infrarood-gevoeling |
Nee |
Ja |
Nee |
Ja |
