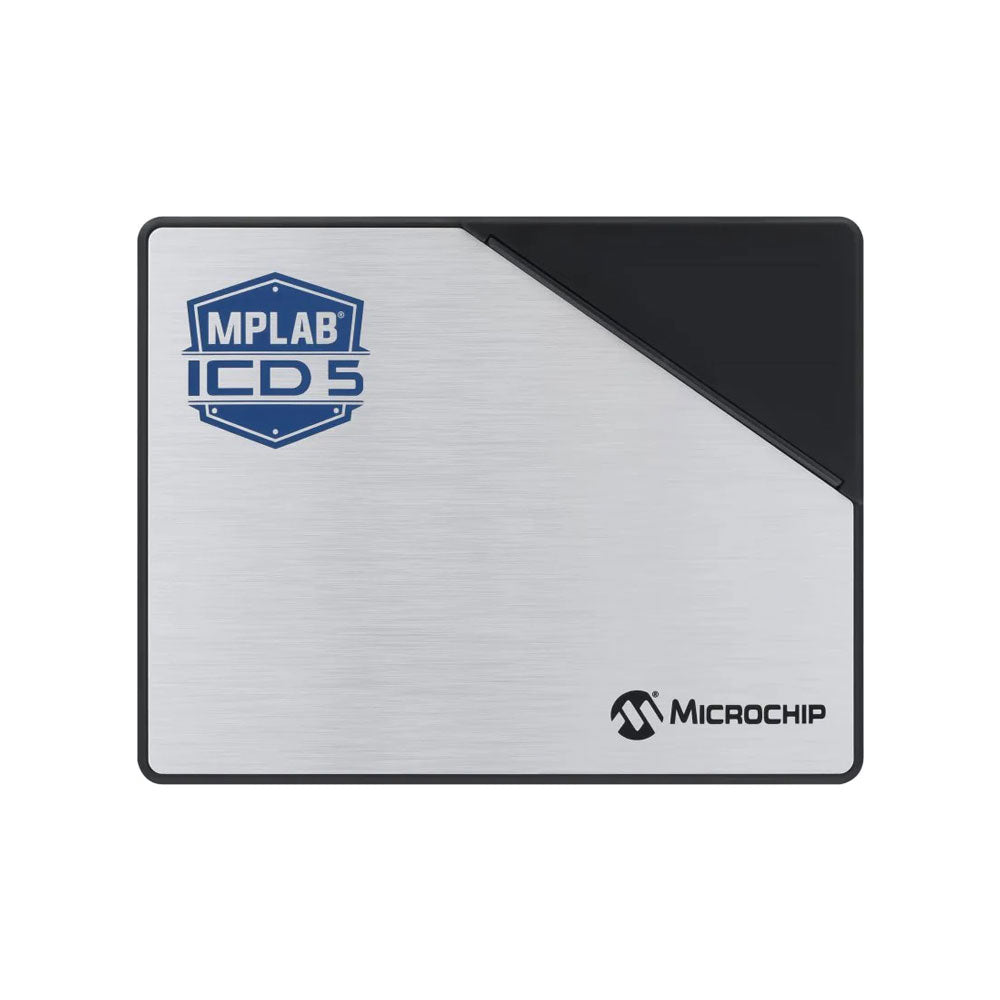

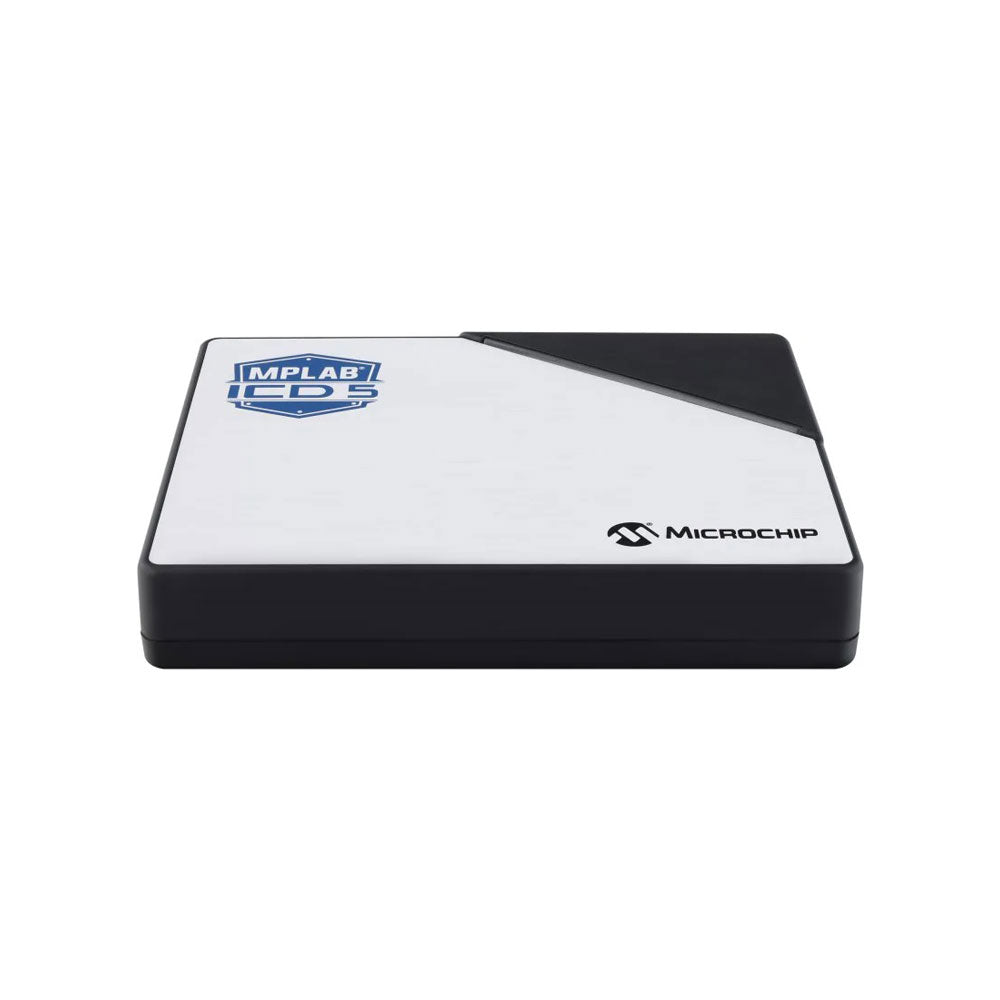

Omschrijving De MPLAB ICD 5 in-circuit debugger/programmer biedt geavanceerde connectiviteits- en voedingsopties voor ontwikkelaars van schakelingen die gebaseerd zijn op PIC-, AVR- en SAM-apparaten en dsPIC Digital Signal Controllers (DSC's). Hij kan debuggen en programmeren met de krachtige en gebruiksvriendelijke grafische gebruikersinterface van de MPLAB X Integrated Development Environment (IDE). Dit tool van de nieuwste generatie biedt een verscheidenheid aan mogelijkheden en functies die je normaal gesproken alleen in duurdere producten vindt, en die de ontwikkeltijd versnellen en de foutopsporingstijd verkorten.
Met zijn ondersteuning voor Fast Ethernet connectiviteit en Power over Ethernet Plus (PoE+) zorgt de MPLAB ICD 5 Debugger/Programmer voor flexibiliteit en gemak bij het ontwikkelen op afstand, terwijl de toepassing wordt geïsoleerd van omgevingsinvloeden.
Of u nu een ervaren ontwikkelaar of nog maar net begonnen bent: de MPLAB ICD 5 In-Circuit Debugger/Programmer versnelt het ontwikkelproces, en helpt u om uw ontwerpen naar een hoger niveau te tillen.
Kenmerken

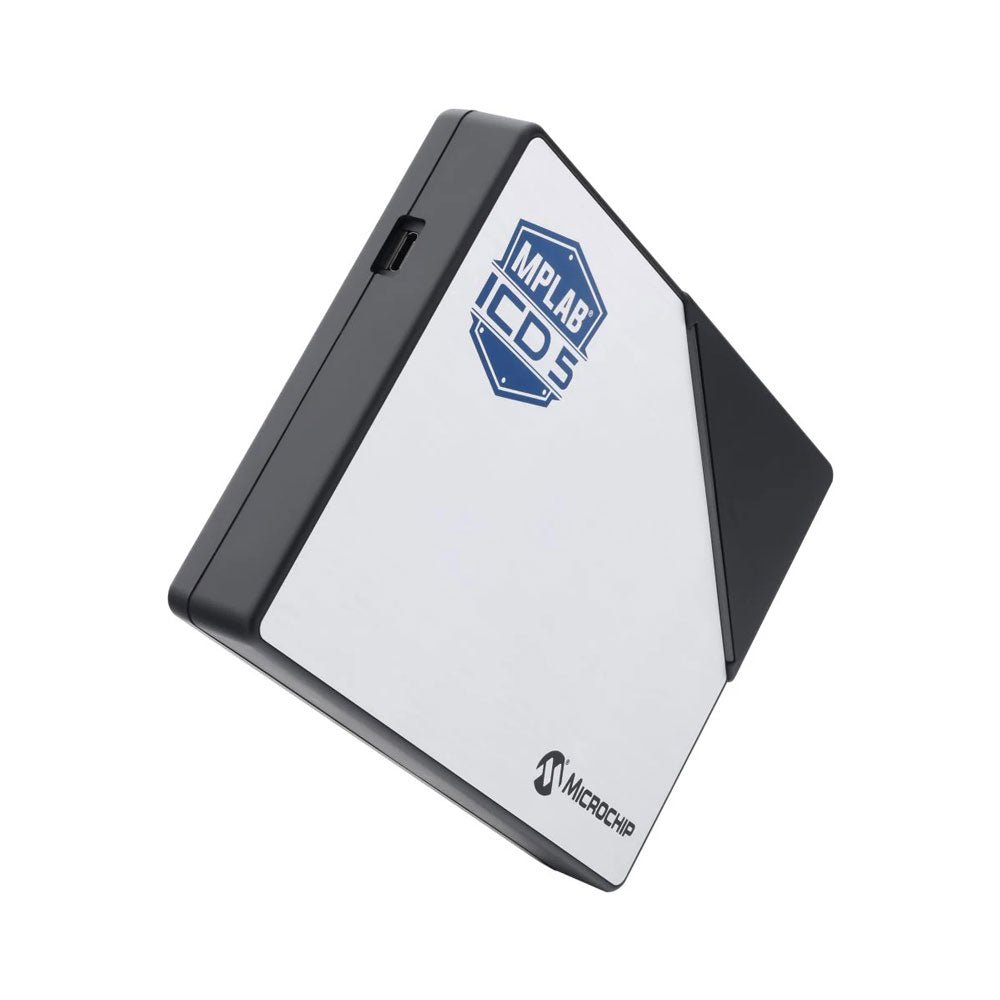

Een USB-C interface maakt het makkelijk om verbinding te maken met een pc
De high-speed USB 2.0 host-pc-interface ondersteunt snelheden tot 480 Mbps voor snelle gegevensoverdracht
PoE+ (IEEE 802.3at) biedt een praktische en flexibele optie om de debugger/programmer van stroom te voorzien, en stroom te leveren aan het aangesloten apparaat

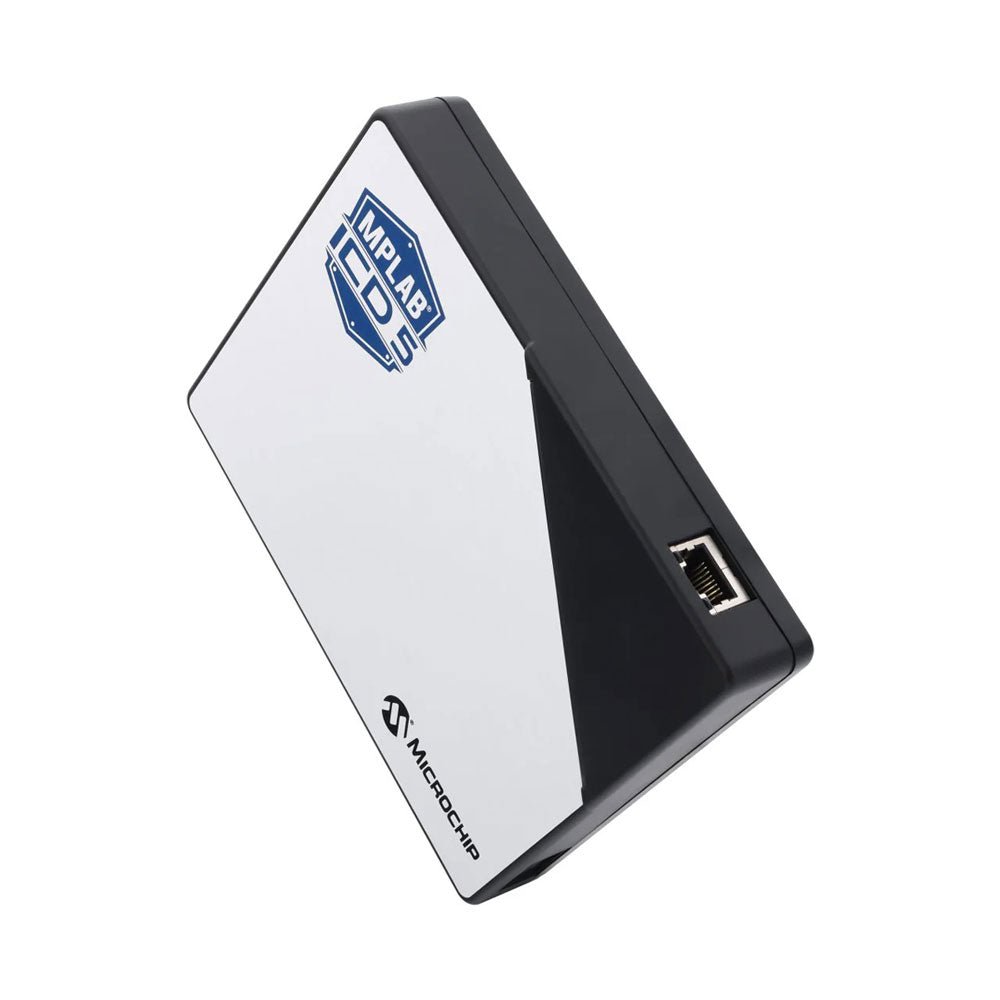

Fast Ethernet connectiviteit ondersteunt snelheden tot 100 Mbps
Wired/DHCP/APIAP IP adressering
Statische IP adressering
Kan verbinding maken met meerdere apparaten met behulp van een RJ11 of RJ45 modulaire kabel
Inclusief adapterkaart die ondersteuning biedt voor JTAG-, SWD-, ICSP- en AVR MCU-protocollen
Professionele veiligheidsopties, en ondersteuning voor apparaten van 1,2 V tot 5,5 V
Voedt het aangesloten apparaat veilig met maximaal 1 A met behulp van de PoE voeding, of een PC met een USB-C connector
Ontvangt feedback van de debugger indien een externe voeding nodig is voor het aangesloten apparaat
CE en RoHS compatibel, voldoet aan de industrienormen
Geavanceerde traceermogelijkheden
Ondersteuning voor geïnstrumenteerde tracering via de Arm Serial Wire Debug (SWD) interface
Monitoring van de voeding
Stelt u in staat om het stroomverbruik van uw ontwerp te optimaliseren
Legt voedingsdata vast, zoals stroom- en spanningswaarden
Werkt met MPLAB Data Visualizer, die voedingsgegevens grafisch analyseert
Data gateway interfaces
UART via Windows Virtual COM Port (VCP)
Voeding
Continuous Integration / Continuous Delivery (CI/CD) ondersteuning
Kan via Ethernet worden geïmplementeerd met behulp van hardware in de loop
Kan werken met de CI/CD wizard beschikbaar met MPLAB X IDE v6.10 en hoger om het systeem in te stellen met behulp van Jenkins en Docker
Krachtige foutopsporing
Krachtige debugging met de MPLAB X IDE
Meerdere breekpoints, stopwatch en debugging van broncodebestanden
Selecteerbare pull-up/pull-down optie richting de doelinterface in de editor van de MPLAB X IDE voor snelle programma-aanpassing en foutopsporing
High-speed programmering
Snel herladen van de firmware voor snelle foutopsporing en herprogrammering binnen het ontwerp
Debuggingsnelheid kan worden aangepast voor een geoptimaliseerde programmering

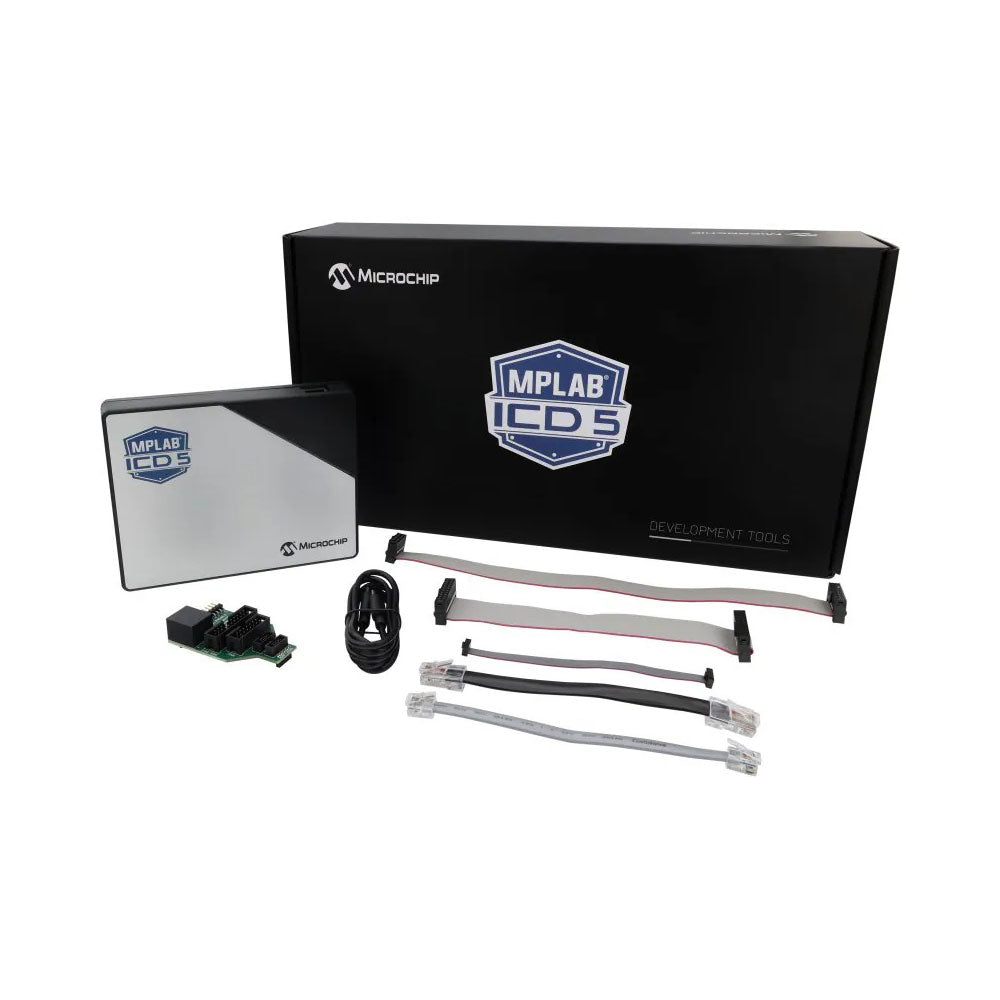

Inbegrepen
MPLAB ICD 5 in-circuit debugger en programmer
USB-C kabel
Adapter kit
