Omschrijving

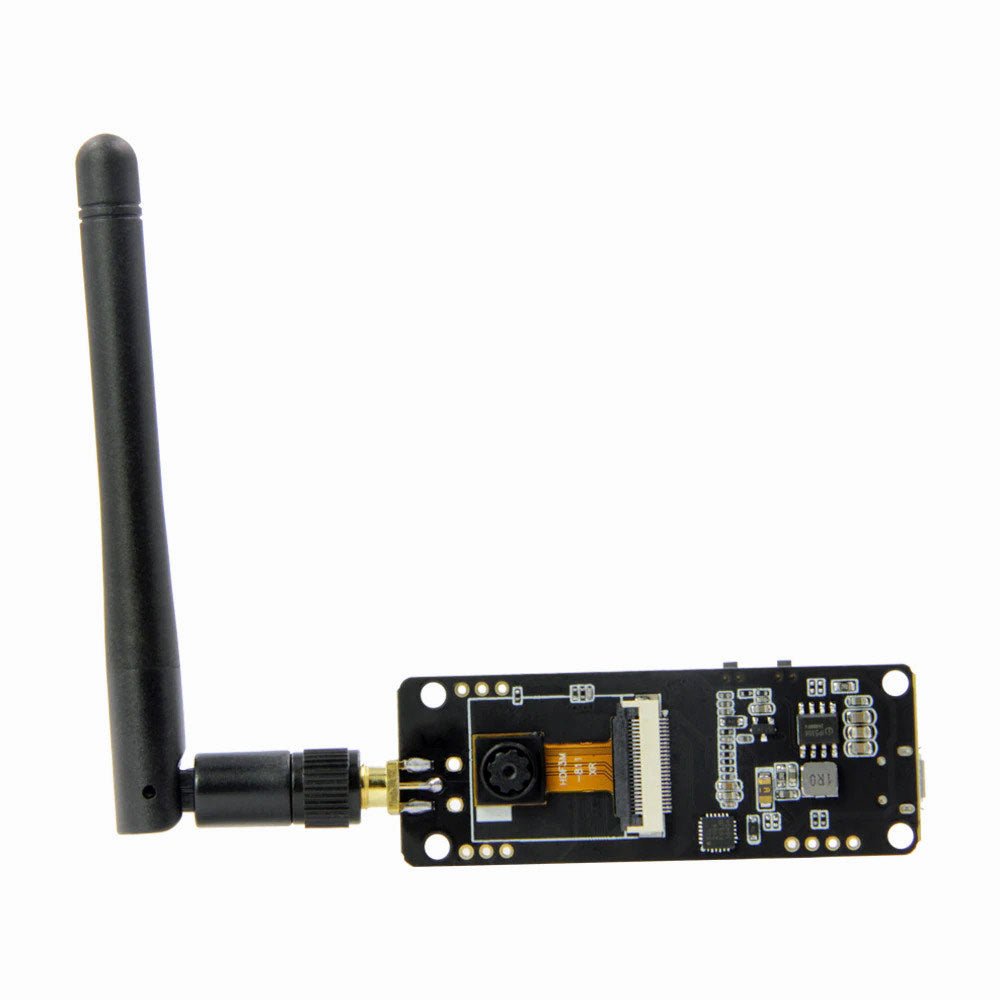

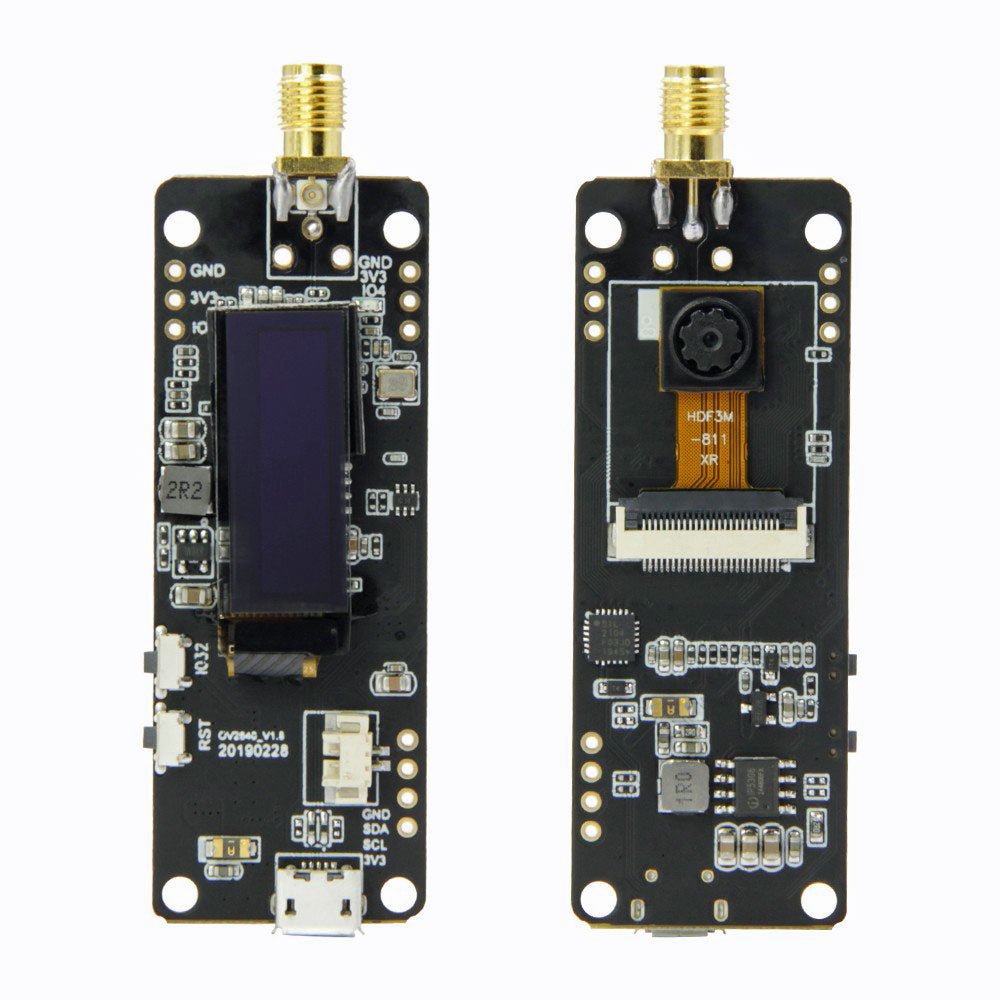

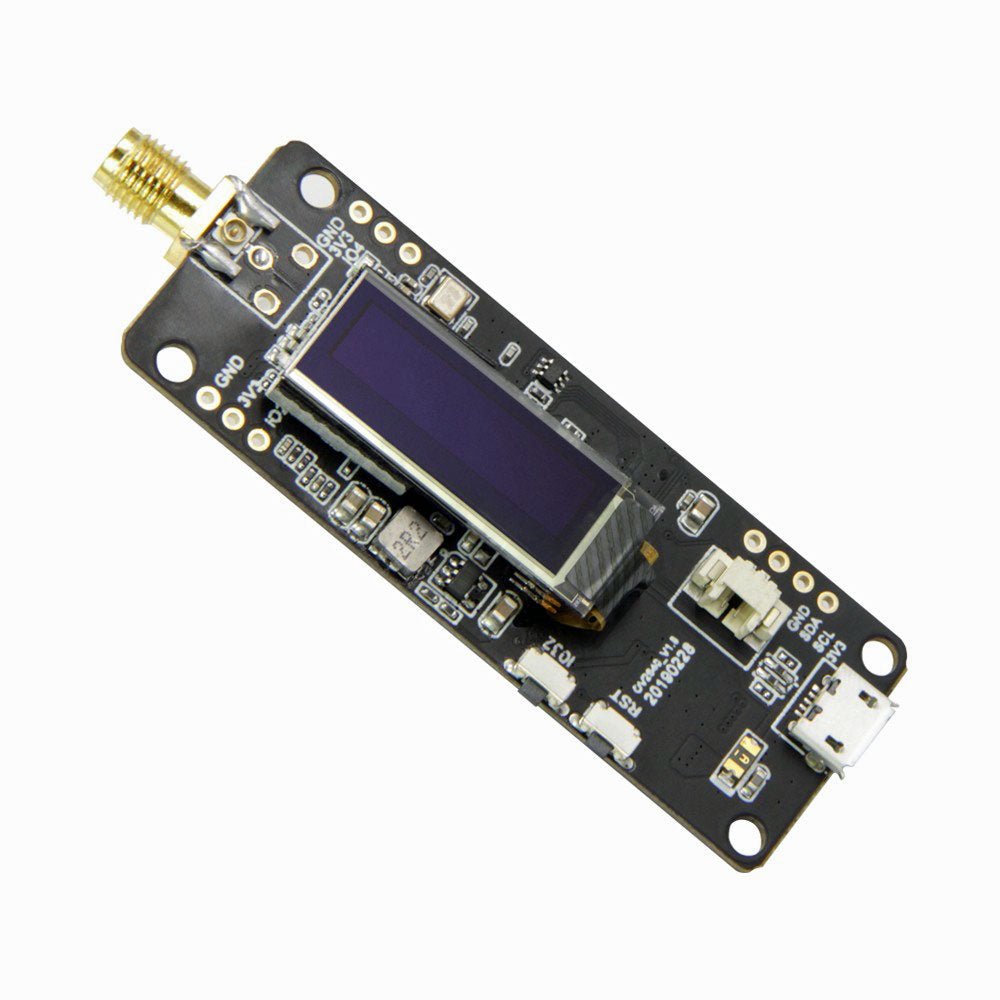

Het T-Journal is een goedkoop ESP32 Camera Development Board dat is voorzien van een OV2640 camera, een antenne, een 0,91-inch OLED display, enkele blootliggende GPIO's en een micro-USB interface. Het maakt het gemakkelijk en snel om code te uploaden naar het bord.
Specificaties
- Chipset Expressif-ESP32-PCIO-D4 240 MHz Xtensa single-/dual-core 32-bit LX6 microprocessor
- FLASH QSPI flash/SRAM, tot 4x 16 MB
- SRAM 520 kB SRAM
- KEY-reset, IO32
- Display 0,91' SSD1306
- Aan/uit-lampje rood
- USB naar TTL CP2104
- Camera OV2640, 2 Megapixel
- Analoge servo stuurmotor
- On-board klok 40 MHz kristal oscillator
- Werkspanning 2,3-3,6 V
- Werkstroom ongeveer 160 mA
- Werkend temperatuurbereik -40? ~ +85?
- Afmeting 64,57 x 23,98 mm
- Voeding USB 5 V/1 A
- Laadstroom 1 A
- Batterij 3,7 V lithium batterij
WiFi
- Standaard FCC/CE/TELEC/KCC/SRRC/NCC (ESP32-chip)
- Protocol 802.11 b/g/n/e/i (802.11n, snelheid tot 150 Mbps) A-MPDU en A-MSDU polymerisatie, ondersteuning 0,4 ?S Beschermingsinterval
- Frequentiebereik 2,4 GHz~2,5 GHz (2400 M ~ 2483,5 M)
- Zendvermogen 22 dBm
- Communicatieafstand 300m
Bluetooth
- Protocol voldoet aan bluetooth v4.2BR/EDR en BLE standaard
- Radio frequentie met -98 dBm gevoeligheid NZIF ontvanger Klasse-1, Klasse-2 & Klasse-3 emitter AFH
- Audio frequentie CVSD & SBC audio frequentie
Software
- Wifi-modus Station/SoftAP/SoftAP+Station/P2P
- Veiligheidsmechanisme WPA/WPA2/WPA2-Enterprise/WPS
- Encryptie Type AES/RSA/ECC/SHA
- Firmware-upgrade UART-download/OTA (via netwerk/host om firmware te downloaden en te schrijven)
- Softwareontwikkeling Ondersteuning cloud server ontwikkeling /SDK voor gebruiker firmware ontwikkeling
- Netwerkprotocol IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
- Gebruikersconfiguratie AT + instructieset, cloud server, Android/iOS app
- OS FreeRTOS

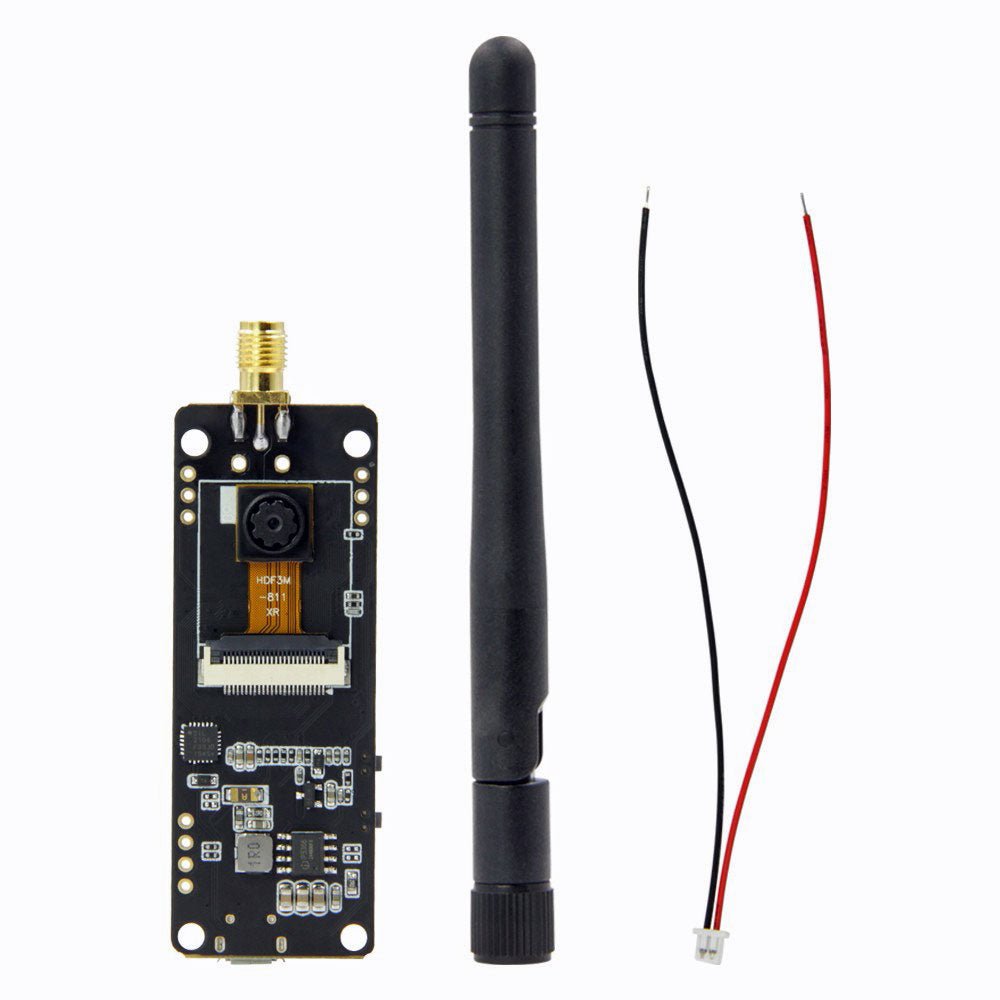

Inbegrepen
- 1x ESP32-cameramodule (normale lens)
- 1x Wi-Fi-antenne
- 1x Stroomkabel
