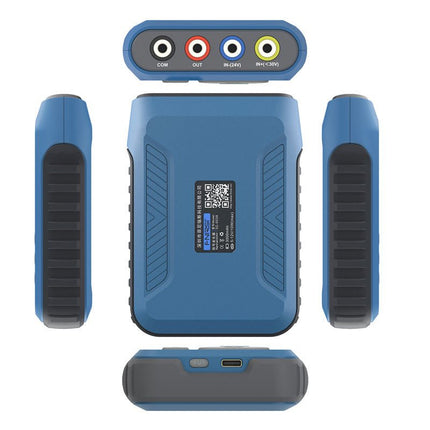

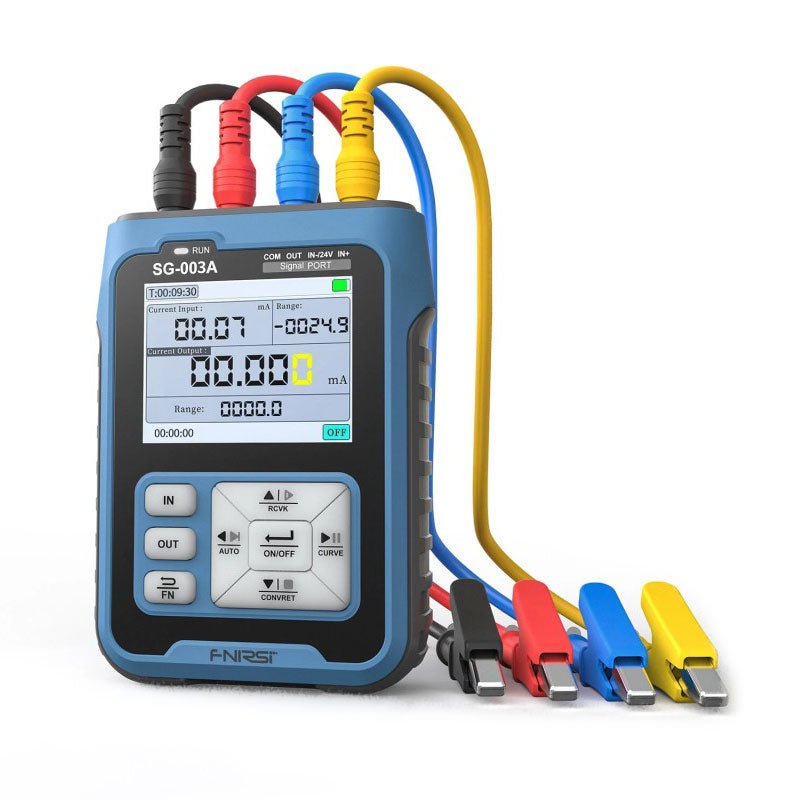

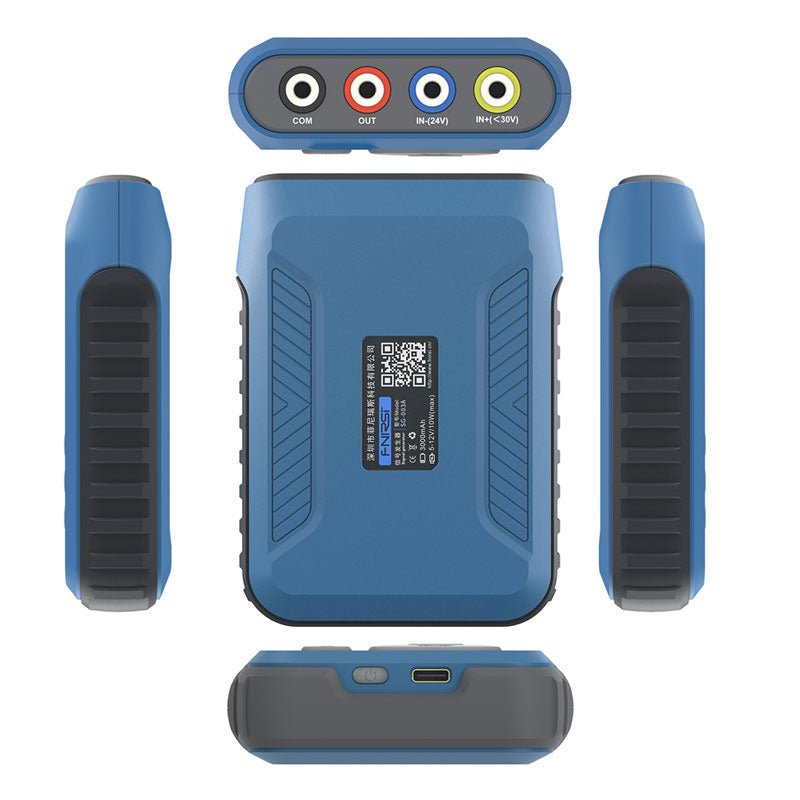

FNIRSI SG-003A signaalgenerator

Omschrijving

De FNIRSI SG-003A multifunctionele signaalgenerator, ook bekend als procesmeter/kalibrator, is een zeer nauwkeurige spanning-/stroomgenerator en -meter. De SG-003A levert zeer nauwkeurige referentiespanningen of -stromen voor het testen en kalibreren van andere meetinstrumenten, zoals multimeters en oscilloscopen.

Naast spanningen en stromen genereert de SG-003A ook rechthoekige puls signalen met nauwkeurig programmeerbare frequenties en inschakelduur. De convertor modus verandert de SG-003A in een nauwkeurige spanning gestuurde stroombron, of stroom gestuurde spanningsbron, en zelfs in een spanning- of stroom gestuurde frequentiegenerator.

De SG-003A is een zeer handig hulpmiddel voor het controleren van de nauwkeurigheid en precisie van uw multimeter, en voor het testen van bijvoorbeeld LED's.

Kenmerken

Nauwkeurigheid (spanning/stroom) 0,1% ± 0,005
Resolutie (huidig) 0,01 mA
Frequentie 0 - 10 kHz
Resolutie 5 cijfers
Uitgangsspanning 24 V

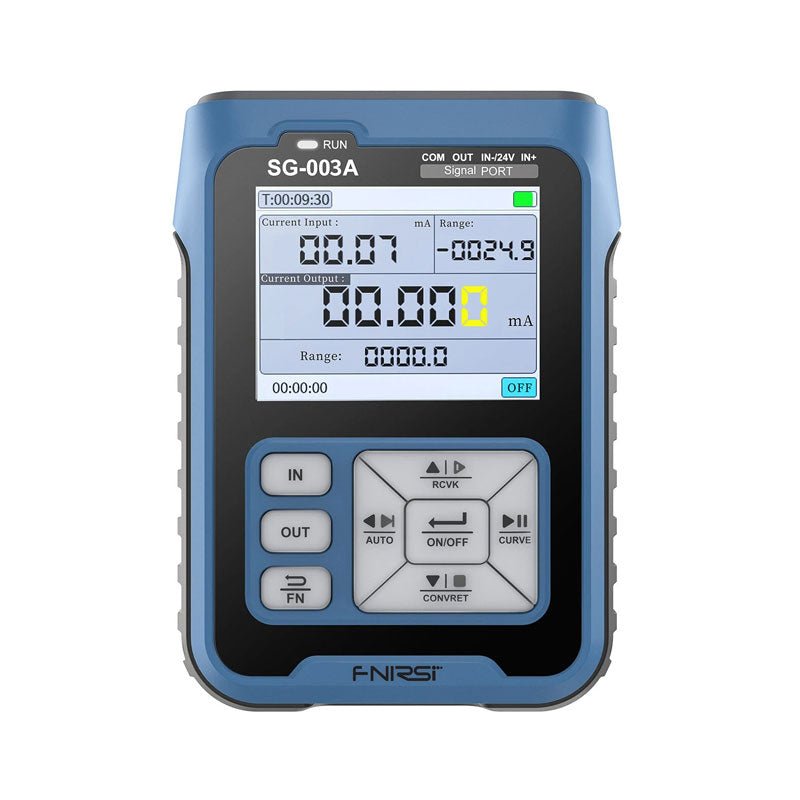

Scherm 2,4" TFT LCD-scherm (320 x 240)
Afmetingen 92 x 72 x 30 mm
Gewicht 165 g

Specificaties

Signaal Bereik Precisie Resolutie Max belasting Externe voeding
Actieve stroomuitgang 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA 750 Ω
Passieve stroomuitgang (XMT) 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA 0 ~ 30V
Uitgangsspanning 0 ~ 24V ±(0,1% + 0,005) 0,01 V
24 V loop 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA
Frequentie uitgang 0 ~ 9999 Hz ±2% 5 cijfers
Stroom ingang 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA
Spanning ingang 0 ~ 3 0V ±(0,1% + 0,005) 0,01 V

Inbegrepen

  • 1x FNIRSI SG-003A signaalgenerator
  • 4x Testclips
  • 1x USB oplader
  • 1x USB-C kabel
  • 1x Handleiding

Downloads

Productformulier

De FNIRSI SG-003A multifunctionele signaalgenerator, ook bekend als procesmeter/kalibrator, is een zeer nauwkeurige spanning-/stroomgenerator en -meter. De SG-003A levert zeer... Lees meer

Niet op voorraad

€ 89,95€ 69,95 incl. BTW
Leden identiek

    Details

    SKU: 20774
    EAN: 020774

    Omschrijving

    De FNIRSI SG-003A multifunctionele signaalgenerator, ook bekend als procesmeter/kalibrator, is een zeer nauwkeurige spanning-/stroomgenerator en -meter. De SG-003A levert zeer nauwkeurige referentiespanningen of -stromen voor het testen en kalibreren van andere meetinstrumenten, zoals multimeters en oscilloscopen.

    Naast spanningen en stromen genereert de SG-003A ook rechthoekige puls signalen met nauwkeurig programmeerbare frequenties en inschakelduur. De convertor modus verandert de SG-003A in een nauwkeurige spanning gestuurde stroombron, of stroom gestuurde spanningsbron, en zelfs in een spanning- of stroom gestuurde frequentiegenerator.

    De SG-003A is een zeer handig hulpmiddel voor het controleren van de nauwkeurigheid en precisie van uw multimeter, en voor het testen van bijvoorbeeld LED's.

    Kenmerken

    Nauwkeurigheid (spanning/stroom) 0,1% ± 0,005
    Resolutie (huidig) 0,01 mA
    Frequentie 0 - 10 kHz
    Resolutie 5 cijfers
    Uitgangsspanning 24 V
    Scherm 2,4" TFT LCD-scherm (320 x 240)
    Afmetingen 92 x 72 x 30 mm
    Gewicht 165 g

    Specificaties

    Signaal Bereik Precisie Resolutie Max belasting Externe voeding
    Actieve stroomuitgang 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA 750 Ω
    Passieve stroomuitgang (XMT) 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA 0 ~ 30V
    Uitgangsspanning 0 ~ 24V ±(0,1% + 0,005) 0,01 V
    24 V loop 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA
    Frequentie uitgang 0 ~ 9999 Hz ±2% 5 cijfers
    Stroom ingang 0 ~ 24 mA ±(0,1% + 0,005) 0,01 mA
    Spanning ingang 0 ~ 3 0V ±(0,1% + 0,005) 0,01 V

    Inbegrepen

    • 1x FNIRSI SG-003A signaalgenerator
    • 4x Testclips
    • 1x USB oplader
    • 1x USB-C kabel
    • 1x Handleiding

    Downloads

    Customer Reviews

    Based on 1 review
    0%
    (0)
    100%
    (1)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    p
    paulfjujo
    FNIRSI SG-003A

    Hello,

    Interesting product (good ratio Quality/cost)
    What is the internal impedance output for Voltage output ?
    If we connect a load on the Voltage Output , Volt value will decrease f( internal impedance)
    so acuracy could be hors specification .. depend of the load value ( ie a resitor ...)

    What is the load for passive current loop measure ?
    250 ohms or 500 Ohms ?

    Modbus dialogue : Thermocouple ? not for this device

    +-0.1% accuracy certified ?
    Ambiant temperature domaine ?
