Omschrijving

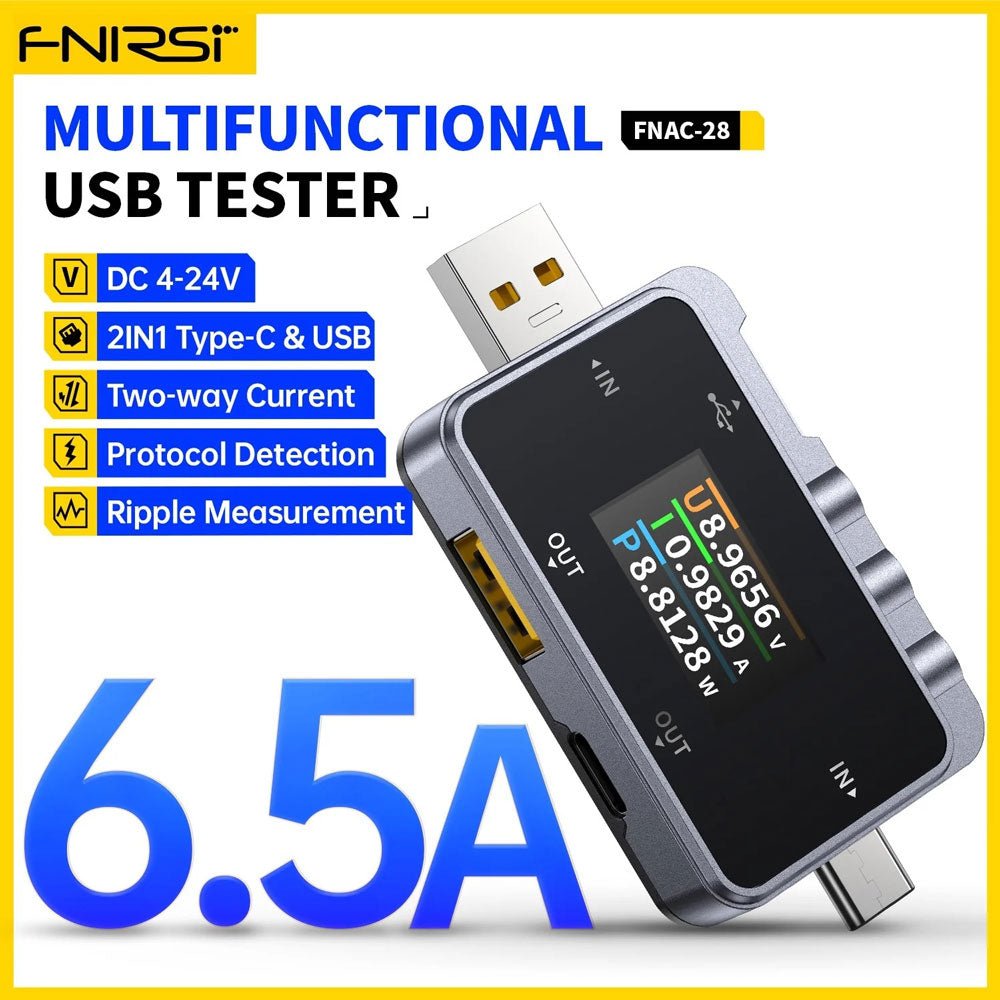

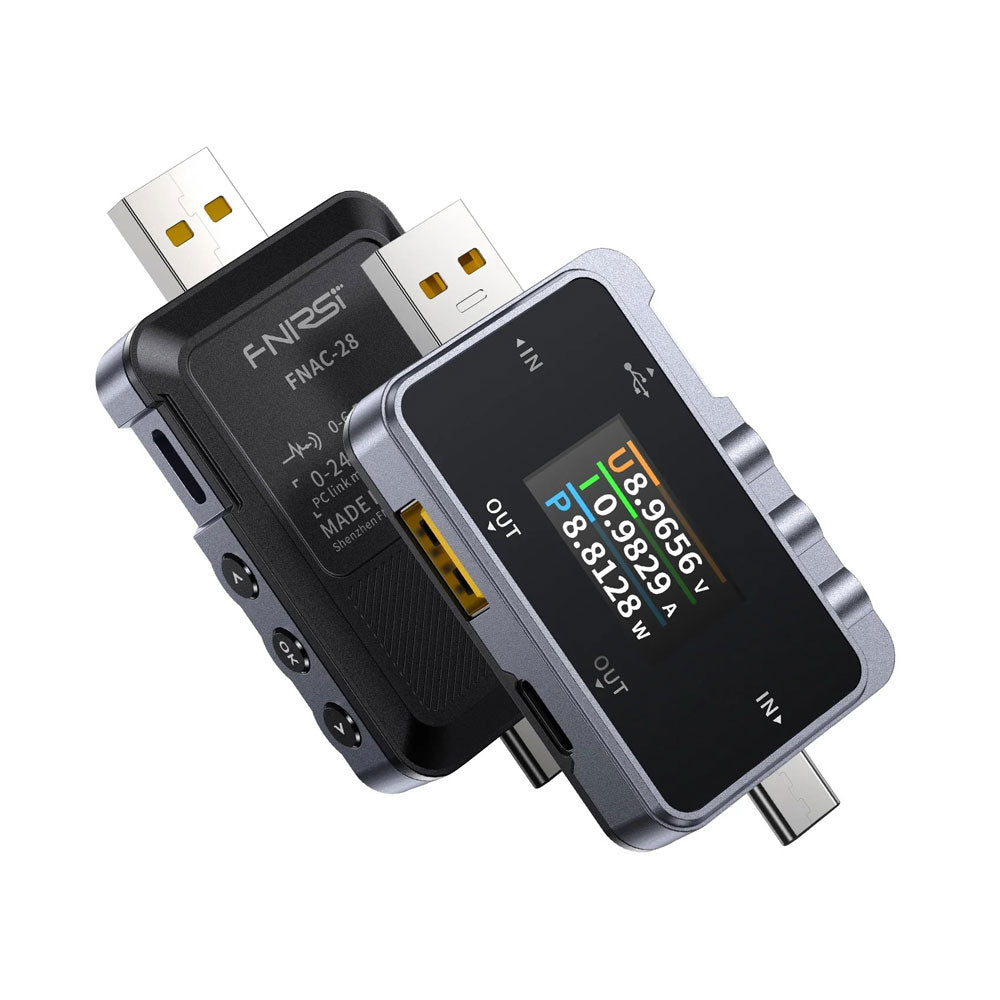

De FNIRSI FNAC-28 is een veelzijdige USB-tester die functioneert als een spannings-/stroommeter en snellaadtrigger. Ondersteunt tot 6,5 A bidirectionele stroomdetectie via USB-A en USB-C en beschikt over een uiterst nauwkeurige 16-bits ADC voor nauwkeurige metingen.
Met multifunctionele gegevensanalyse, ondersteuning voor snellaadprotocollen (QC, VOOC, WARP, enz.) en kabelweerstanddetectie is het ideaal voor gedetailleerde stroom- en laaddiagnostiek.
Kenmerken

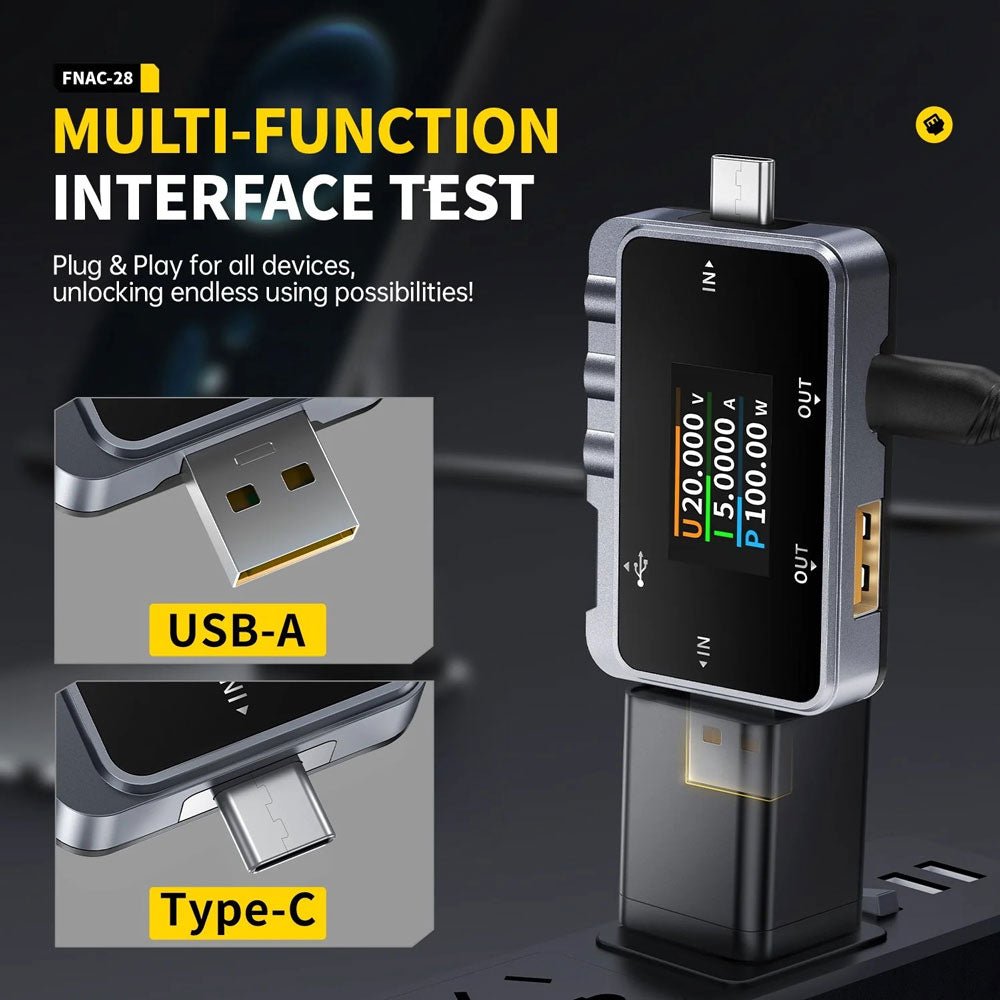

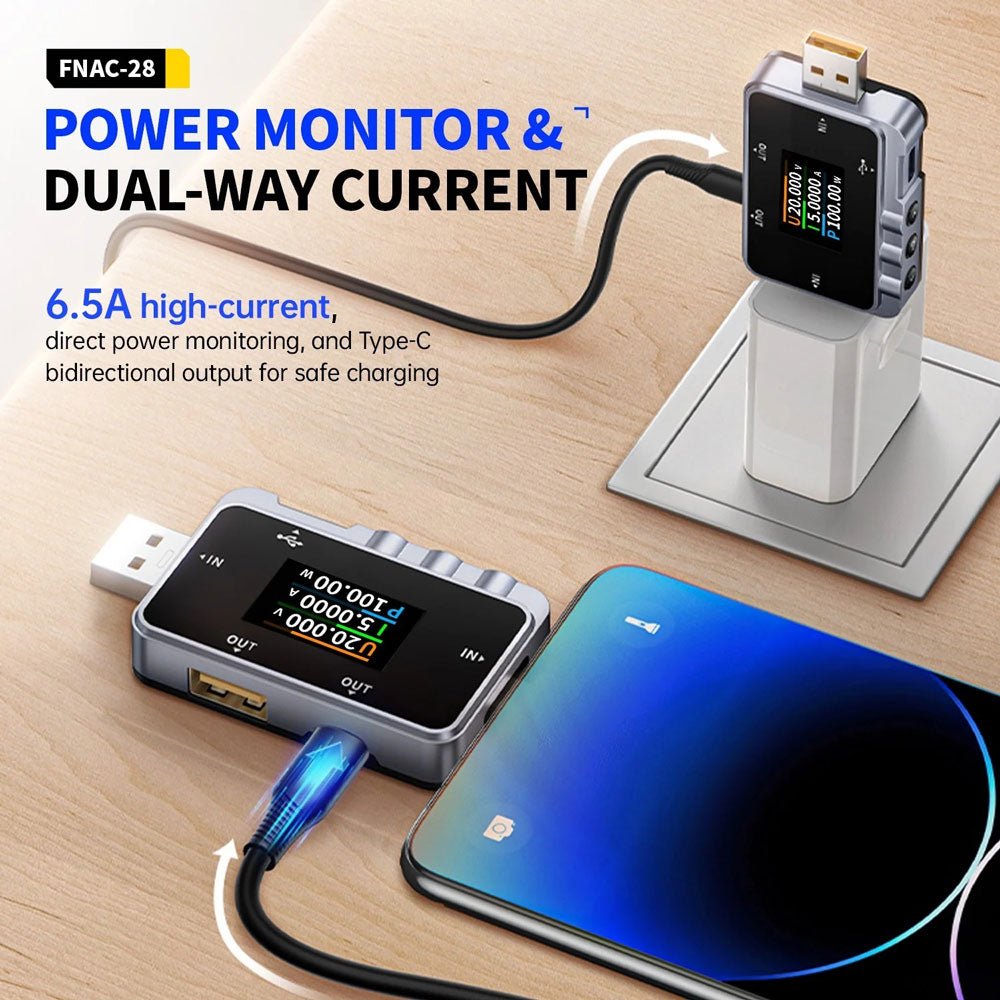

- Bidirectionele hoge stroomdetectie: Ondersteunt tot 6,5 A bidirectionele stroomdetectie. Compatibel met USB-A- en USB-C-interfaces, meet nauwkeurig zowel de stroomtoevoer als het stroomverbruik, waardoor gebruikers gedetailleerde gegevensondersteuning krijgen.
- Hoge precisie meetchip: Uitgerust met een externe 16-bits ADC, zorgt de USB-vermogensmeter voor nauwkeurige spannings- en stroommetingen, waardoor fouten effectief worden geminimaliseerd en de testnauwkeurigheid wordt verbeterd.
- Multifunctionele gegevensanalyse: Ondersteunt batterijcapaciteitstesten en slaat tot 5 datasets op. Het beschikt ook over curveweergave, golfvormpauze en een instelbare tijdbasis voor gedetailleerde gegevensobservatie.
- Ondersteuning van snellaadprotocol: Ondersteunt QC2.0/QC3.0, FCP/SCP, AFC, VOOC/WARP en SVOOC 1.0/2.0-triggering. Alle ondersteunde protocollen worden automatisch gedetecteerd om te voldoen aan een breed scala aan testbehoeften.

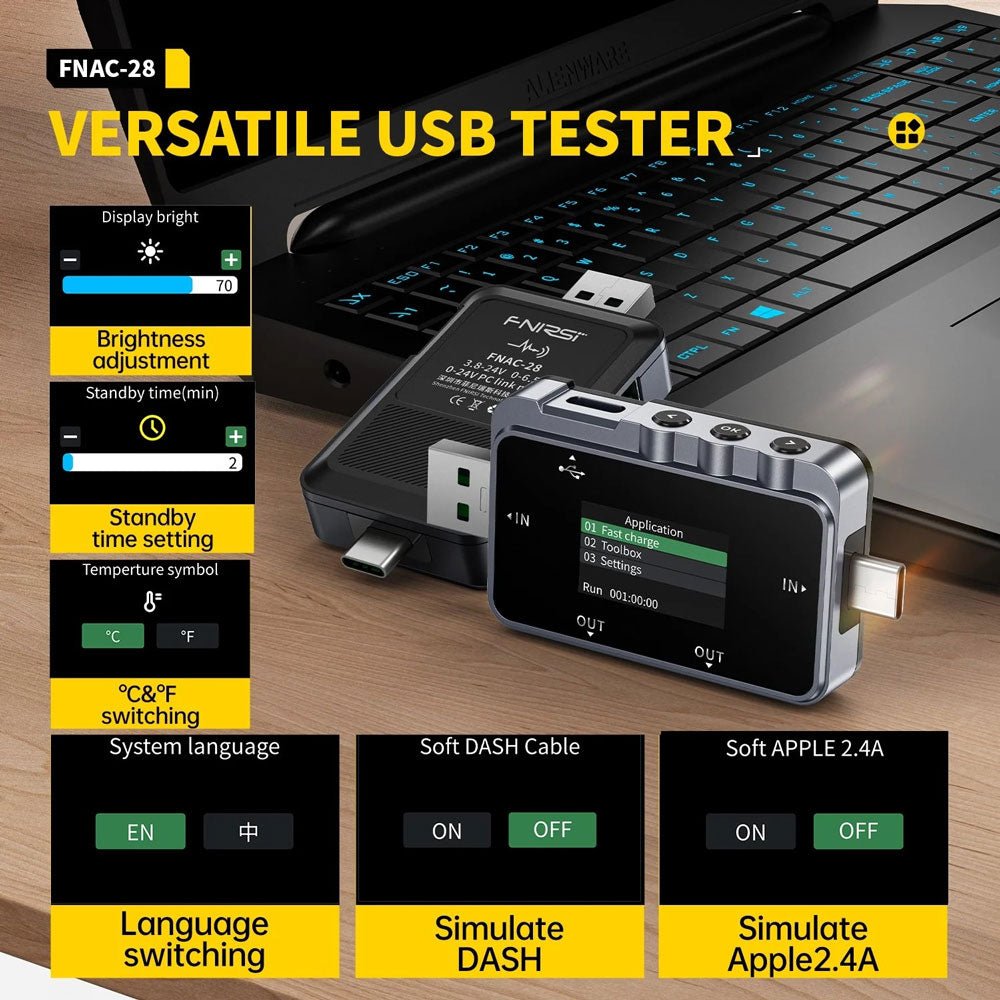

- Kabeldetectie en -simulatie: Met behulp van de differentiële drukmethode meet de USB-detector de interne kabelweerstand, simuleert APPLE 2.4 A en DASH snelladen en leest DASH-kabelinformatie.
Specificaties
|
|
Resolutie |
Nauwkeurigheid |
| Display |
1,06" full-color TFT LCD-scherm |
| Gecontroleerde spanning |
4~24 V |
0,001 V |
±(0,2‰+2) |
| Gecontroleerde stroom |
0~6,5 A |
0,001 A |
±(0,2‰+2) |
| Gecontroleerd vermogen |
0~156 W |
0,001 W |
±(0,2‰+2) |
| Protocoldetectie |
QC2.0: 5 V/9 V/12 V/20 V |
| QC3.0: 3.4-20 V |
| FCP: 9 V/12 V/20 V |
| SCP: 5.5-6.0 V |
| AFC: 9 V/12 V |
| VOOC/WARP: 20 V |
| SVOOC 1.0: Ja |
| SVOOC 2.0: Ja |
| Temperatuurweergave |
°C/°F-schakelaar |
| Talen |
Engels en Chinees |
| Kabelweerstand |
Ja |
| DASH-kabel detecteren |
Ja |
| Zachte DASH-kabel |
Ja |
| Zachte APPLE 2.4A |
Ja |
| Helderheid Aanpassing |
Ja |
| Standby-tijd instellen |
Ja |
| Firmware-upgrade |
Ja |
| Afmetingen |
73 x 36 x 12 mm |
| Gewicht |
21 g |
Inbegrepen
- 1x FNIRSI FNAC-28 USB-tester
- 1x USB-kabel
- 1x Manual
