Omschrijving

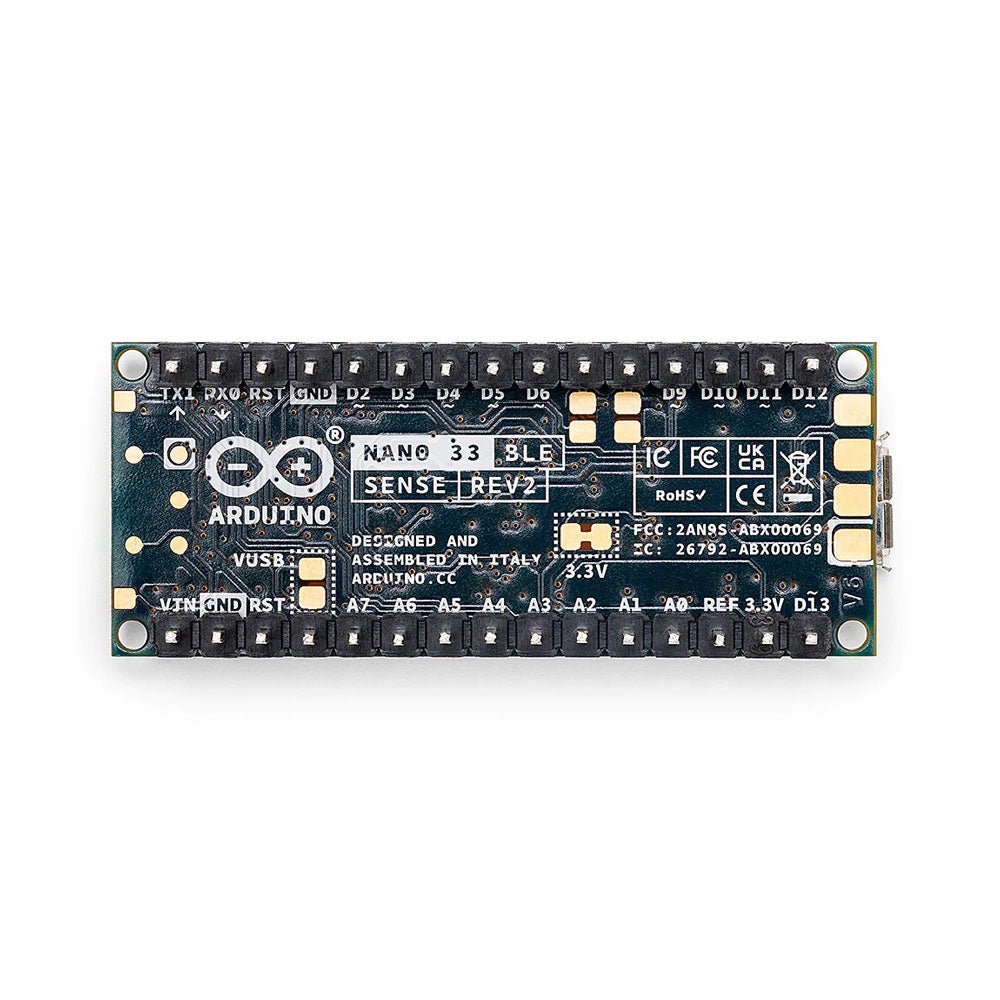

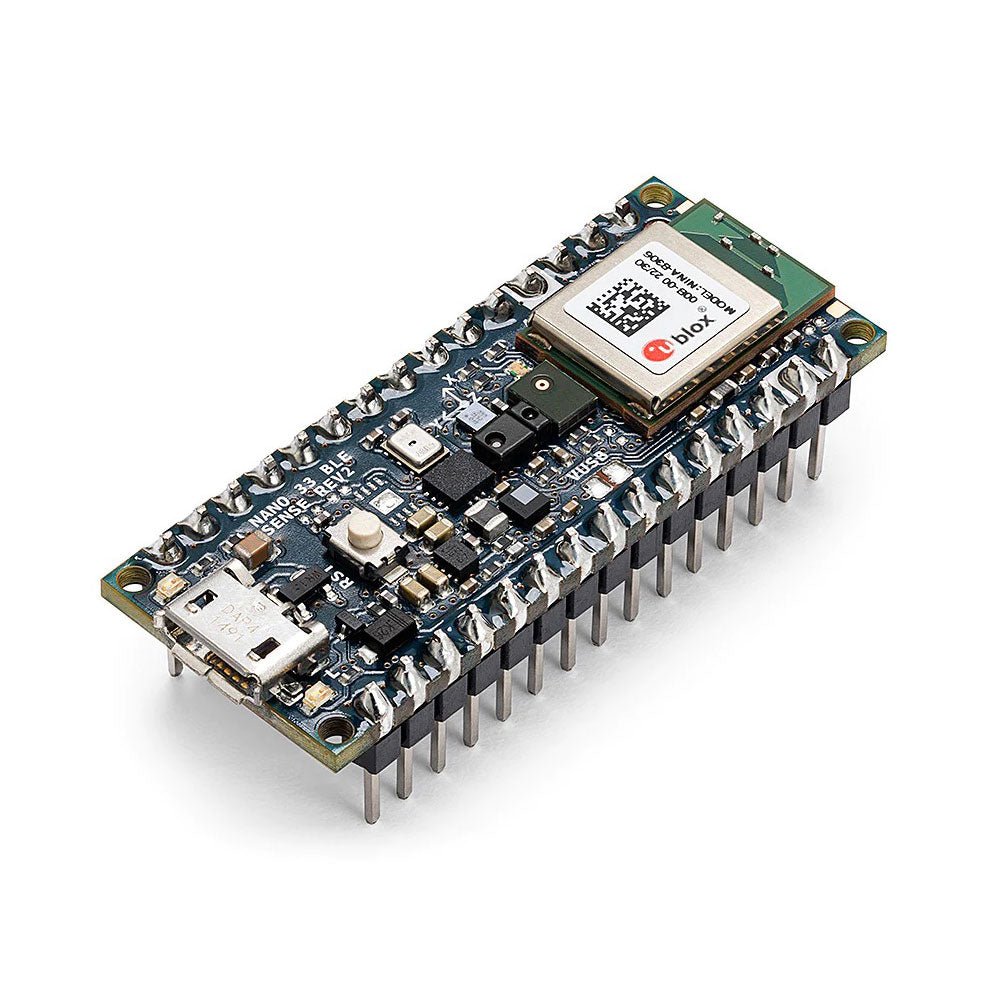

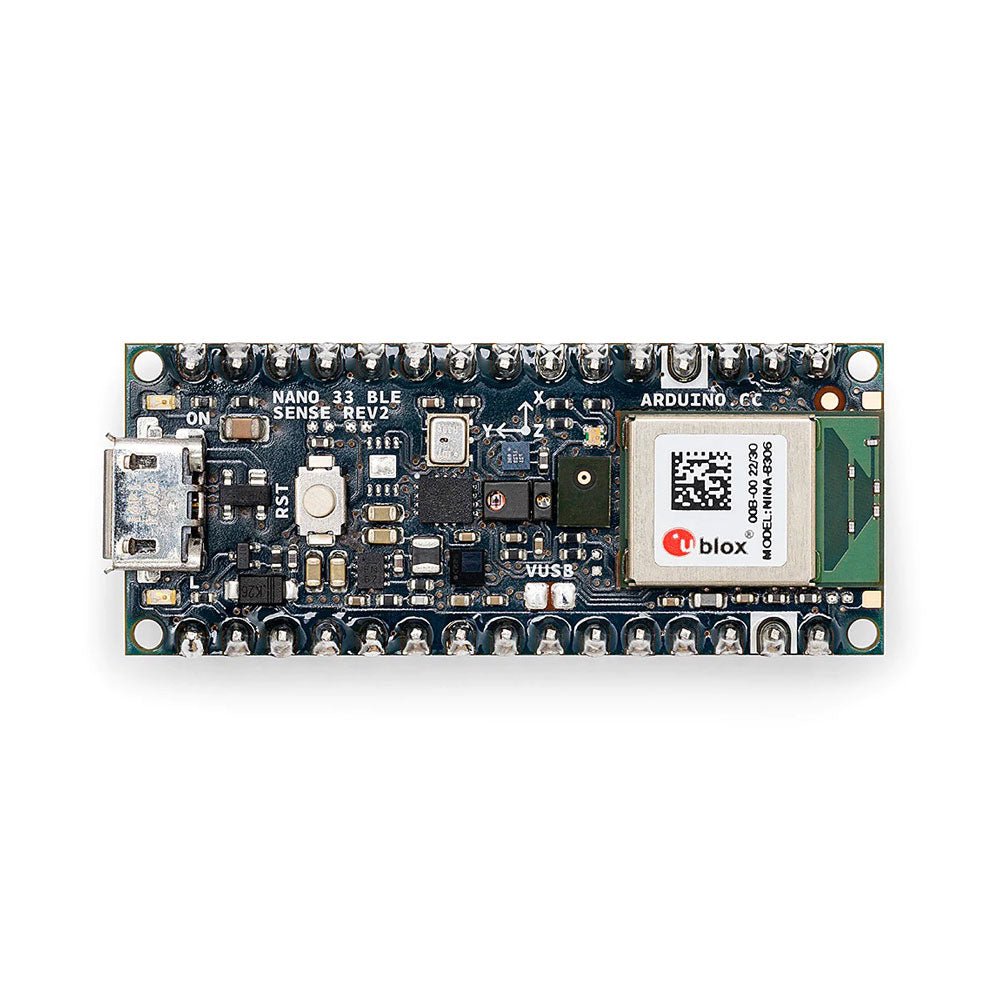

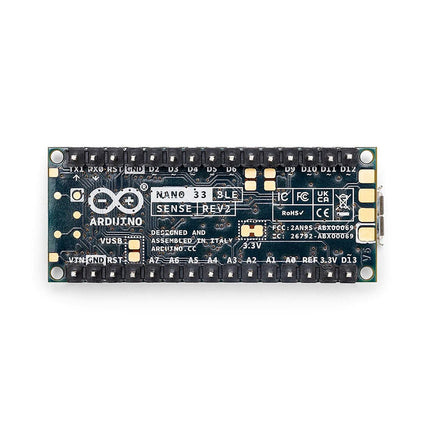

De Arduino Nano 33 BLE Sense Rev2 met headers is Arduino's 3,3 V AI enabled board in de kleinst beschikbare vormfactor met een set sensoren waarmee je zonder externe hardware meteen aan de slag kunt met het programmeren van je volgende project.
Met de Arduino Nano 33 BLE Sense Rev2 kun je:
- Bouw wearable hulpmiddelen die met behulp van AI bewegingen kunnen herkennen.
- Bouw een meetapparaat voor kamertemperatuur dat veranderingen in de thermostaat kan voorstellen of aanpassen.
- Bouw een systeem voor gebaren- of stemherkenning met behulp van de microfoon of de gebarensensor in combinatie met de AI-mogelijkheden van het bord..
Verschillen tussen Rev1 en Rev2
- Vervanging van IMU van LSM9DS1 (9 assen) voor een combinatie van twee IMU's (BMI270 - IMU met 6 assen en BMM150 - IMU met 3 assen).
- Vervanging van temperatuur- en vochtigheidssensor van HTS221 voor HS3003
- Vervanging van de microfoon van MP34DT05 naar MP34DT06JTR
- Vervanging van voeding MPM3610 voor MP2322
- Toevoeging van VUSB soldeerjumper aan de bovenzijde van de printplaat
- Nieuw testpunt voor USB, SWDIO en SWCLK
Specificaties
| Microcontroller | nRF52840 (datasheet)
|
| Bedrijfsspanning | 3.3 V |
| Ingangsspanning (limiet) | 21 V |
| DC stroom per I/O Pin | 15 mA |
| Kloksnelheid | 64 MHz |
| CPU flash geheugen | 1 MB (nRF52840) |
| SRAM | 256 KB (nRF52840) |
| EEPROM | None |
| Digitale in-/uitgangspinnen | 14 |
| PWM Pins | Alle digitale pinnen |
| UART | 1 |
| SPI | 1 |
| I²C | 1 |
| Analoge ingangspinnen | 8 (ADC 12 bit 200 k samples) |
| Analoge uitgangspinnen | Alleen via PWM (geen DAC) |
| Externe interrupts | Alle digitale pinnen |
| LED_BUILTIN | 13 |
| USB | Orgineel in de nRF52840 processor |
| IMU | BMI270 (datasheet) en BMM150 (datasheet) |
| Microfoon | MP34DT06JTR (datasheet) |
| Gebaren, licht, nabijheid, kleur | APDS9960 (datasheet) |
| Barometrische druk | LPS22HB (datasheet) |
| Temperatuur, luchtvochtighed | HS3003 (datasheet) |
