Omschrijving

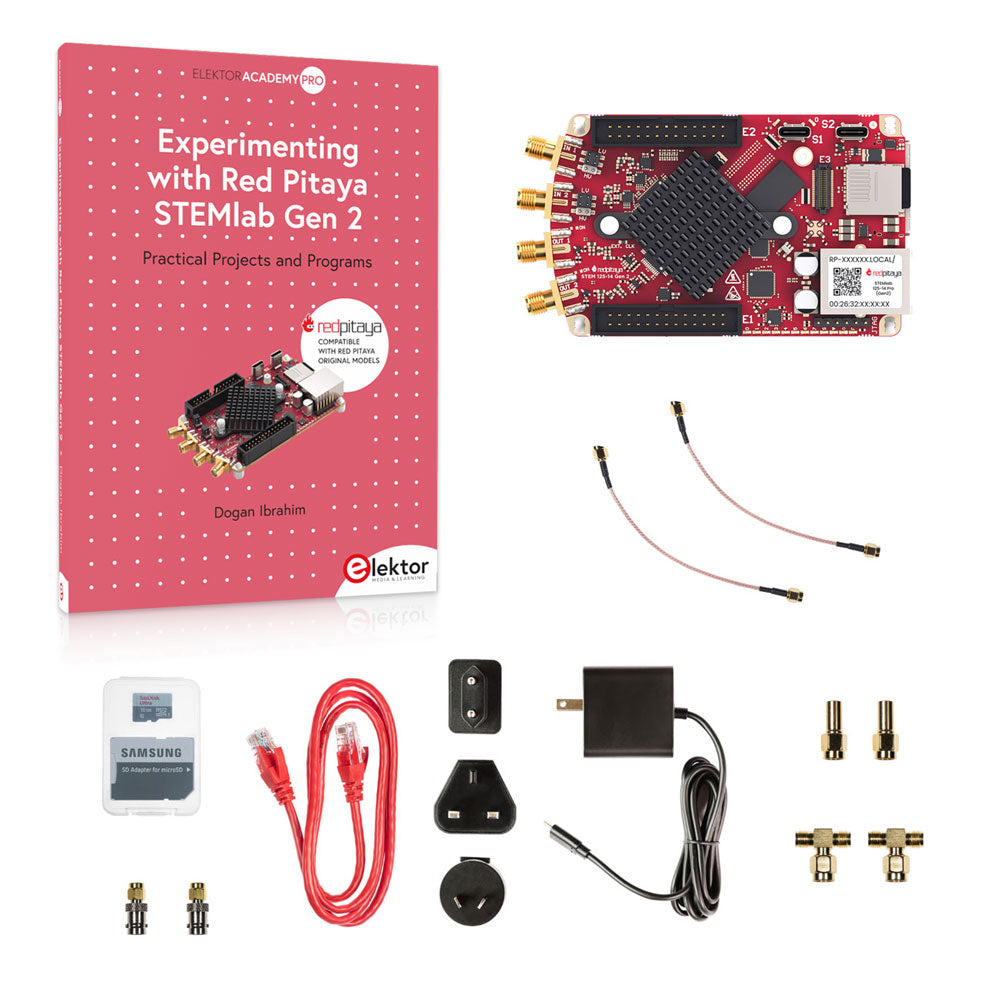

Deze bundel bevat de Red Pitaya STEMlab 125-14 PRO Gen 2 Starter Kit en het nieuwe boek "Experimenteren met Red Pitaya STEMlab Gen 2".
De Red Pitaya STEMlab 125-14 PRO Gen 2 Starter Kit is een krachtig en flexibel platform voor signaalverwerking, data-acquisitie en elektronische meettoepassingen. Deze kit is ontworpen voor ingenieurs, ontwikkelaars, onderzoekers en docenten en biedt alles wat nodig is om te beginnen met het bouwen van geavanceerde meet- en besturingssystemen.

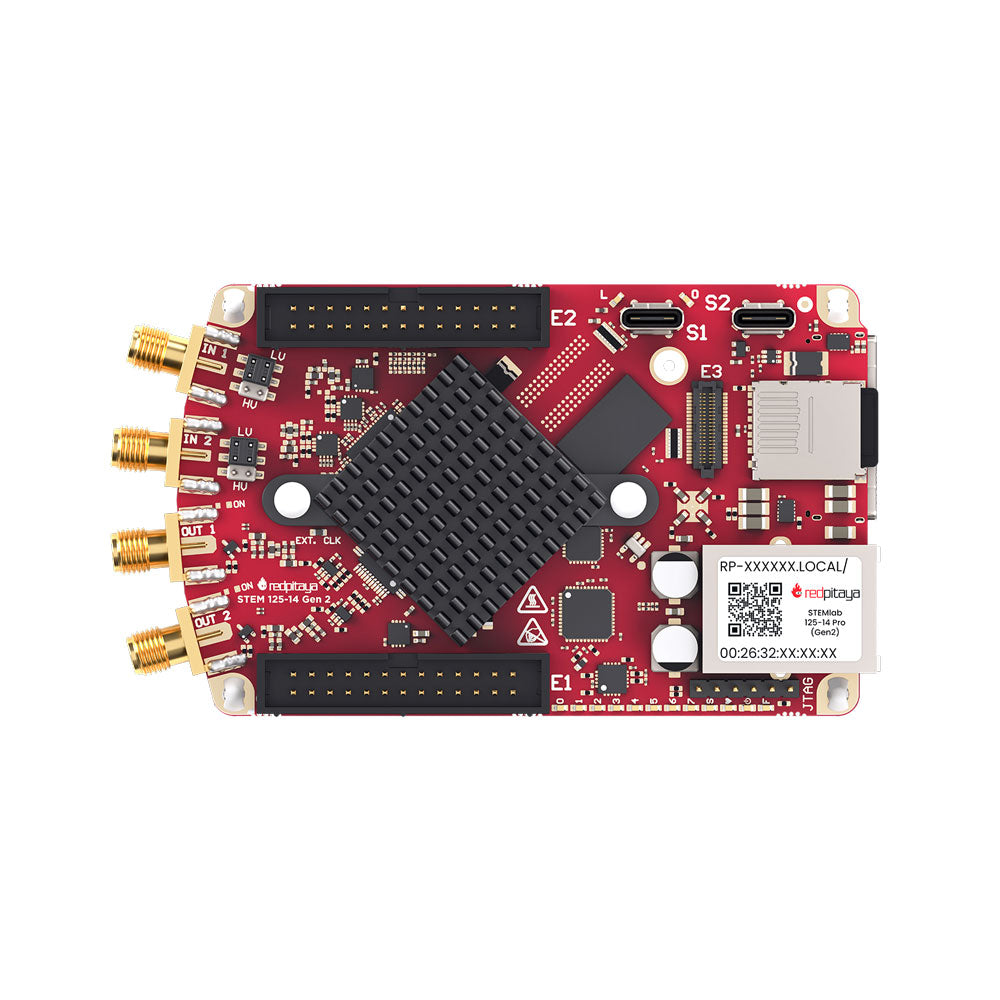

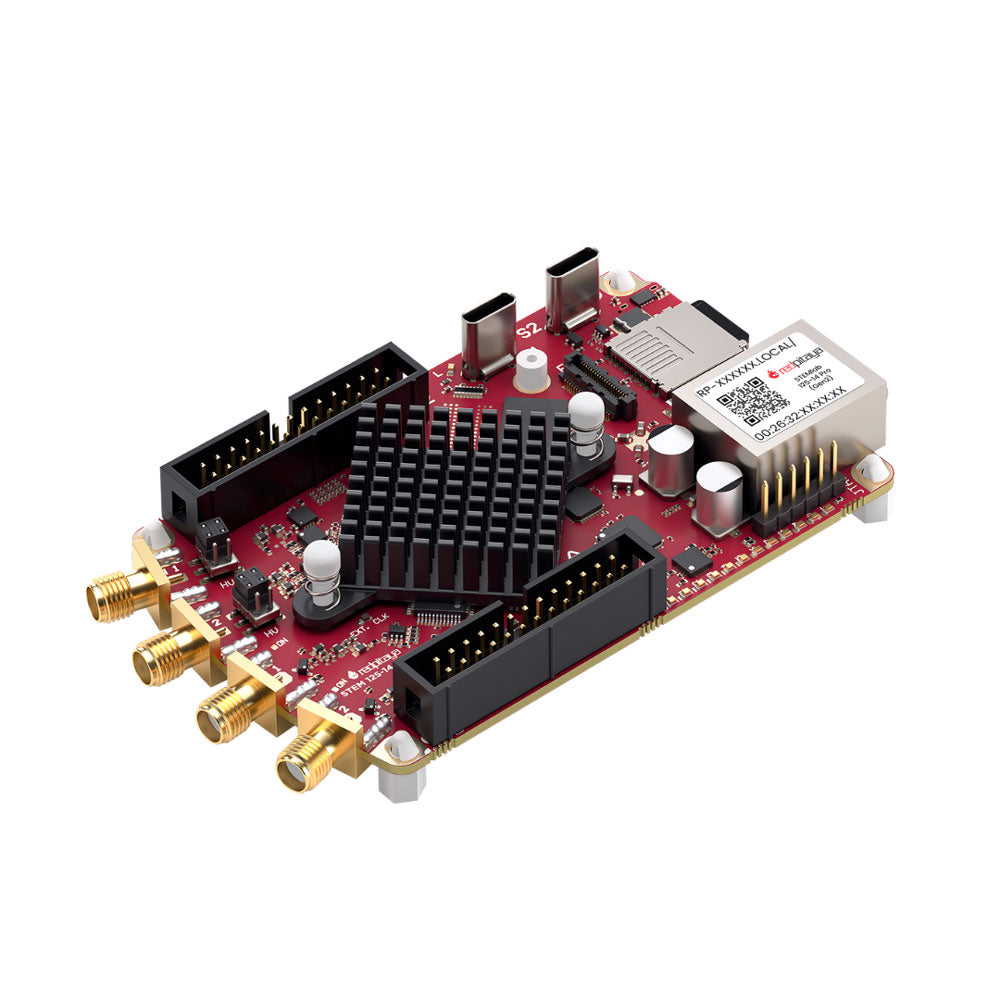

De kern van de kit wordt gevormd door het STEMlab 125-14 PRO Gen 2-bord, een geüpgradede en ultralichte ontwikkeling. Aangedreven door de Xilinx Zynq-7010 SoC met 512 MB RAM, combineert het de programmeerbaarheid van een FPGA met de verwerkingskracht van een ARM-processor om hoogwaardige instrumentatie en aangepaste signaalverwerkingsoplossingen mogelijk te maken.
Het bord biedt een 14-bits ADC- en DAC-resolutie, een bemonsteringsfrequentie van 125 MS/s, een ingangsbereik van ±20 V en een bandbreedte tot 60 MHz. Dankzij de verbeterde ruisarme analoge front-end, USB-C-connectiviteit en het compacte ontwerp is het geschikt voor veeleisende toepassingen zoals RF-ontwikkeling, radarsystemen, fotonica-onderzoek, softwaregedefinieerde radio (SDR) en industriële automatisering.
De Starter Kit bevat alle essentiële accessoires voor onmiddellijk gebruik: een microSD-kaart met vooraf geïnstalleerd besturingssysteem, voeding, ethernetkabel voor toegang op afstand, twee 100 MHz-oscilloscoopprobes en SMA-naar-BNC-adapters voor flexibele signaalaansluitingen.
De Red Pitaya STEMlab 125-14 PRO Gen 2 Starter Kit is een uitstekend platform voor rapid prototyping, FPGA-ontwikkeling, meetinstrumentatie en geavanceerde elektronica-experimenten.

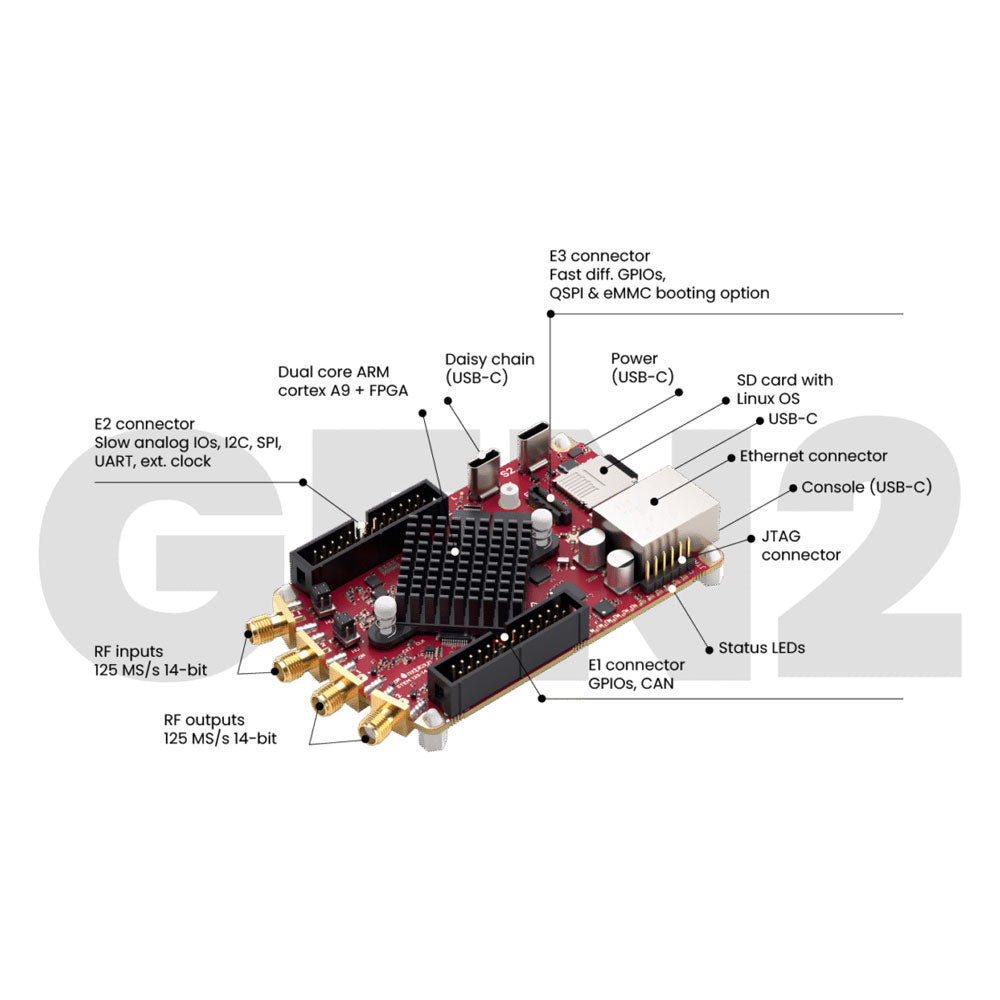

Kenmerken
- 14-bits ADC- en DAC-resolutie
- 125 MS/s samplingfrequentie
- ±20 V ingangsbereik
- Tot 60 MHz bandbreedte
- Xilinx Zynq-7010 SoC (FPGA + ARM-processor)
- 512 MB RAM
- Ruisarme analoge front- en back-ends
Toepassingen
- RF-ontwikkeling en -testen
- Radar- en draadloze systemen
- Software Defined Radio (SDR)
- Fotonica en optisch onderzoek
- Industriële automatisering en besturingssystemen
- Signaalanalyse en instrumentatie
- Snel prototypen van elektronische meetsystemen
Specificaties
| Processor |
Dual-core ARM Cortex-A9 |
| FPGA |
AMD Xilinx Zynq-7010 SoC |
| RAM |
512 MB (4 Gb) |
| Opslag |
microSD-kaart (tot 32 GB) |
| Besturingssysteem |
Linux-gebaseerd Red Pitaya OS |
| ADC-resolutie |
14-bits |
| DAC Resolutie |
14-bits |
| Bandbreedte |
60 MHz (DC) |
| Sampling rate |
125 MS/s |
| Analoge ingangskanalen |
2 |
| Analoge uitgangskanalen |
2 |
| Ingangsspanningsbereik |
±1 V (LV) / ±20 V (HV) |
| Ingangsimpedantie |
1 MΩ / 10 pF |
| Uitgangsspanningsbereik |
±1 V |
| Ethernet |
1x Gigabit Ethernet (RJ45) |
| USB |
2x USB-C 2.0 (voor voeding en console) |
| Digitale I/O |
16x GPIO (3,3 V) |
| Communicatie-interfaces |
I²C, SPI, UART, CAN |
| Voeding |
5 V/3 A via USB-C |
| Afmetingen |
106,8 x 60,0 x 17,9 mm |

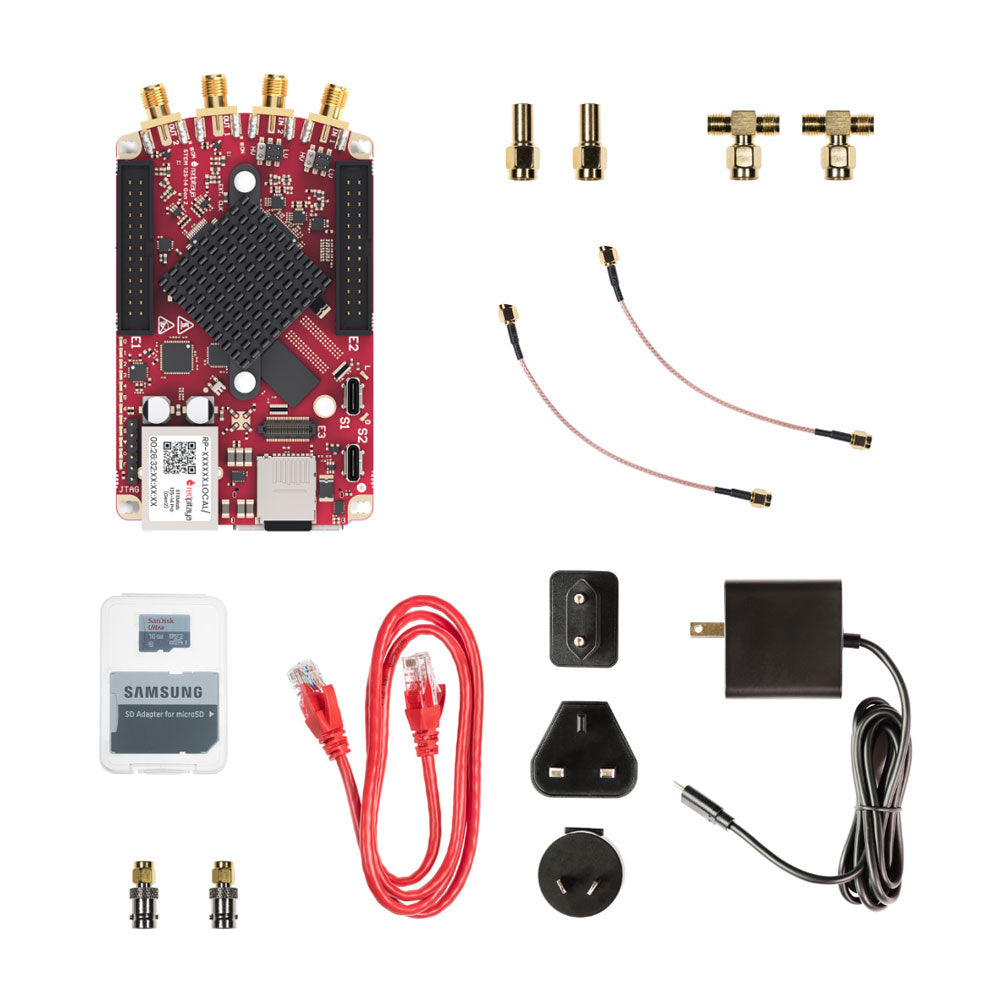

Inbegrepen
- 1x Red Pitaya STEMlab 125-14 PRO Gen 2 Board
- 2x 100 MHz oscilloscoopprobes
- 2x SMA-naar-BNC-adapters
- 1x microSD-kaart met voorgeïnstalleerd besturingssysteem
- 1x USB-C-voeding
- 1x Ethernetkabel
Downloads
Book: Experimenting with Red Pitaya STEMlab Gen 2
Met dit nieuwe boek gaat Red Pitaya verder dan een veelzijdig board. Het wordt een krachtig laboratoriuminstrument voor nauwkeurige metingen, analyse en besturing.
Van de basisprincipes van elektronische projectontwikkeling, monitoring, besturing en ontwerp tot testen: dit boek begeleidt u stap voor stap door alles wat u moet weten om het volledige potentieel van de Red Pitaya-hardware en -software te benutten.
Het boek presenteert real-time, FPGA-gebaseerde projecten die op een PC worden ontwikkeld met de Vivado-omgeving en vervolgens naar de Red Pitaya worden overgebracht voor uitvoering en testen.
U leert over verbeterde prestaties, uitgebreide I/O-mogelijkheden, verbeterde FPGA-functionaliteiten en geavanceerde connectiviteitsopties die nieuwe mogelijkheden openen voor nauwkeurige metingen, monitoring en besturing in uw embedded toepassingen.
In dit boek ontdekt u:
- Een diepgaande verkenning van de Red Pitaya-architectuur en het hardwareontwerp
- Elektronische experimenten met Red Pitaya voor meting en monitoring
- Praktische projecten met de programmeertaal Python
- Praktische richtlijnen voor FPGA-programmering met Red Pitaya
- Red Pitaya FPGA-projecten met Verilog HDL in de Vivado IDE
- Praktisch ontwerp van elektronische projecten inclusief meting en testen
- Stapsgewijze voorbeelden die theorie en praktijk met elkaar verbinden
Of u nu uw eigen elektronische schakelingen ontwerpt, tools voor signaalanalyse ontwikkelt of real-time besturings- of monitoringssystemen creëert, dit boek biedt u de kennis en het vertrouwen om het Red Pitaya-platform volledig te leren kennen en aan te passen.
