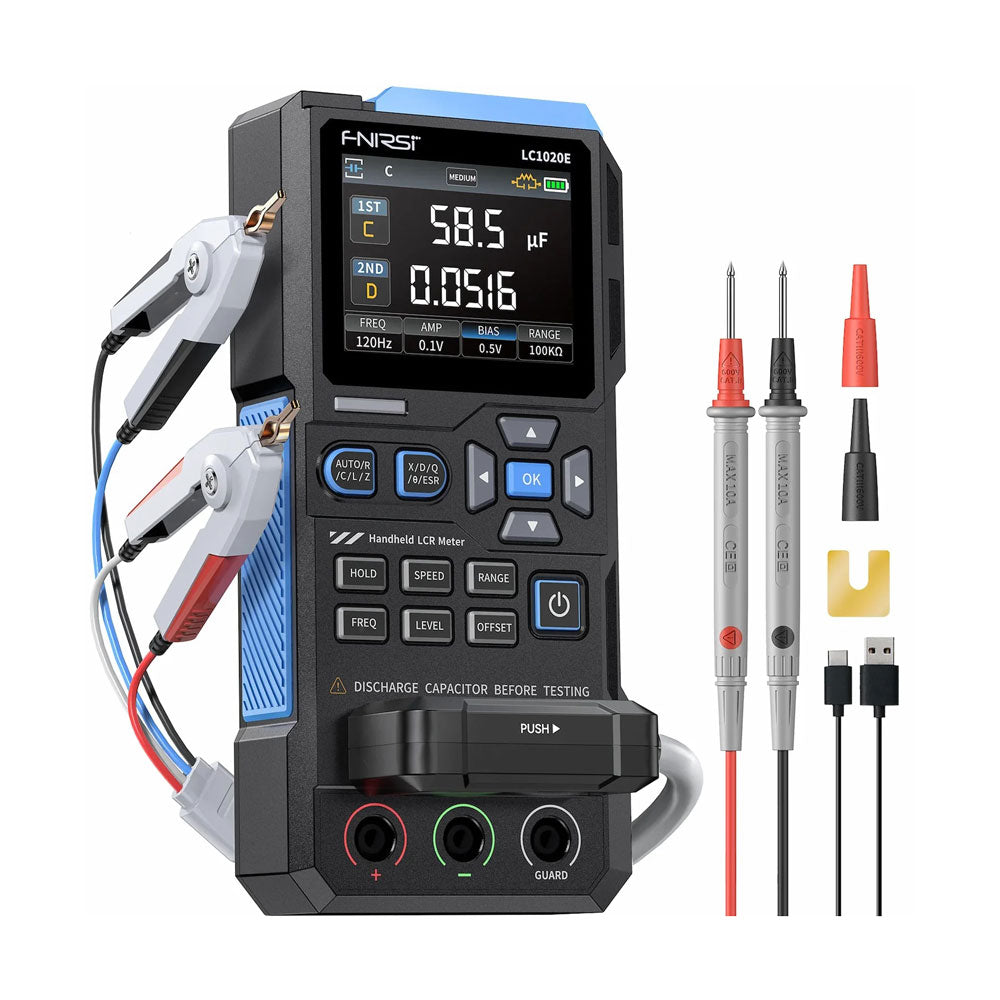

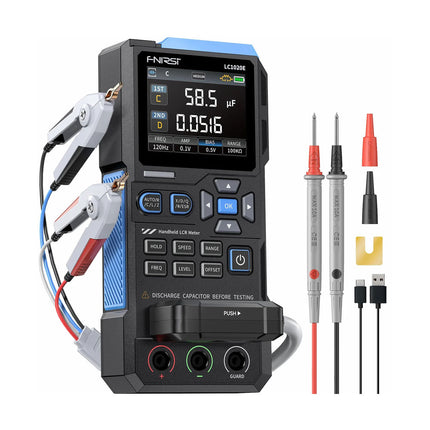

De FNIRSI LC1020E uiterst nauwkeurige LCR-meter met ESR-tester is een draagbare en intelligente oplossing voor het testen van elektronische componenten, met een basisnauwkeurigheid tot 0,3%. Het apparaat is ideaal voor ingenieurs, technici en makers. Het ondersteunt L/Q-, C/D- en R/D-metingen met behulp van zowel serie- als parallelle equivalente schakelingsmodellen, en is voorzien van een 2,8-inch TFT-kleurenscherm.

Met vooraf ingestelde drempelwaarden en audiovisuele waarschuwingen maakt het een snelle goed/fout-evaluatie mogelijk, waardoor het perfect is voor batchtests en kwaliteitscontrole. Het ondersteunt testfrequenties tot 100 kHz en is zeer geschikt voor hoogfrequente analyse van inductoren, condensatoren en weerstanden.

Kenmerken

Nauwkeurigheid van ±0,05% met een resolutie van 4,5 cijfers

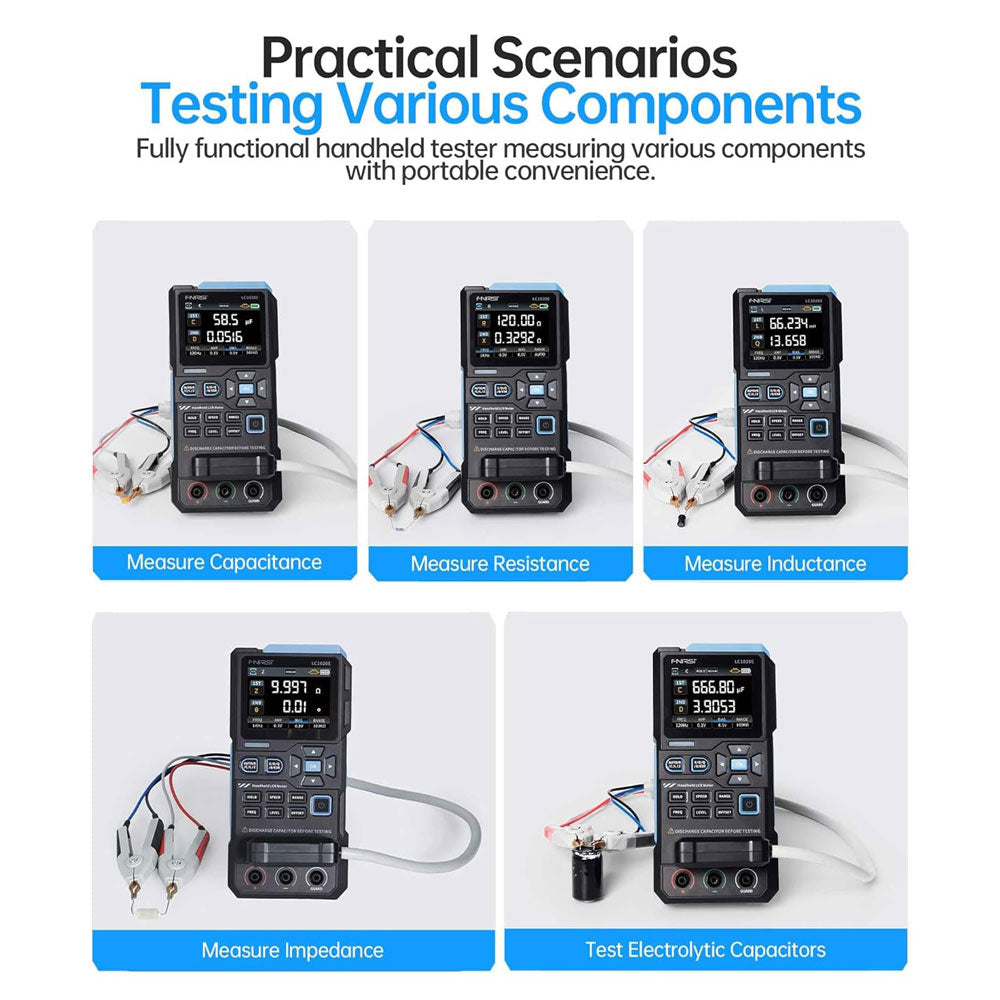

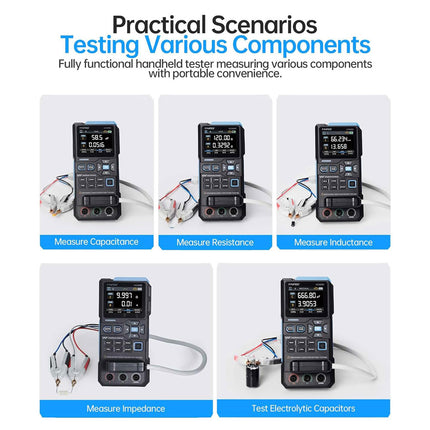

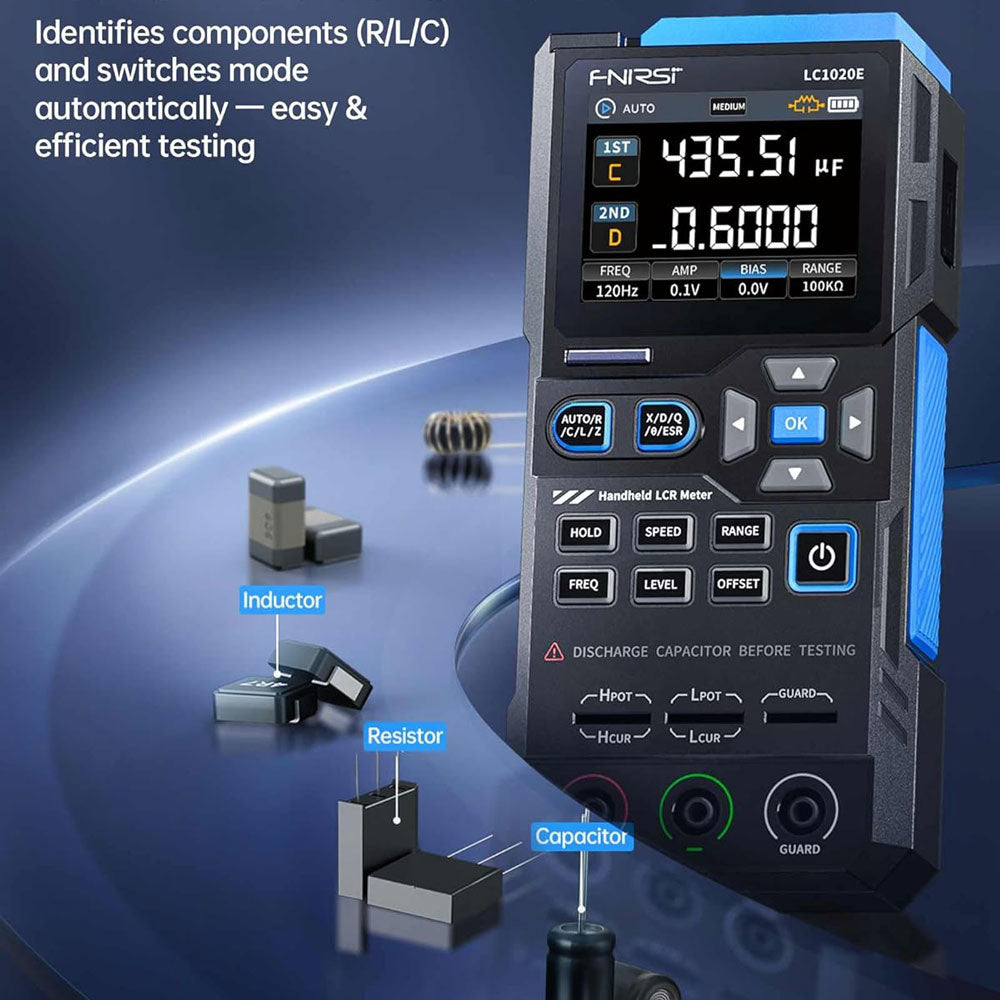

Automatische R/L/C-herkenning voor snelle metingen
5 testfrequenties (100 Hz–100 kHz) en 3 spanningsniveaus (0,1–0,6 V)

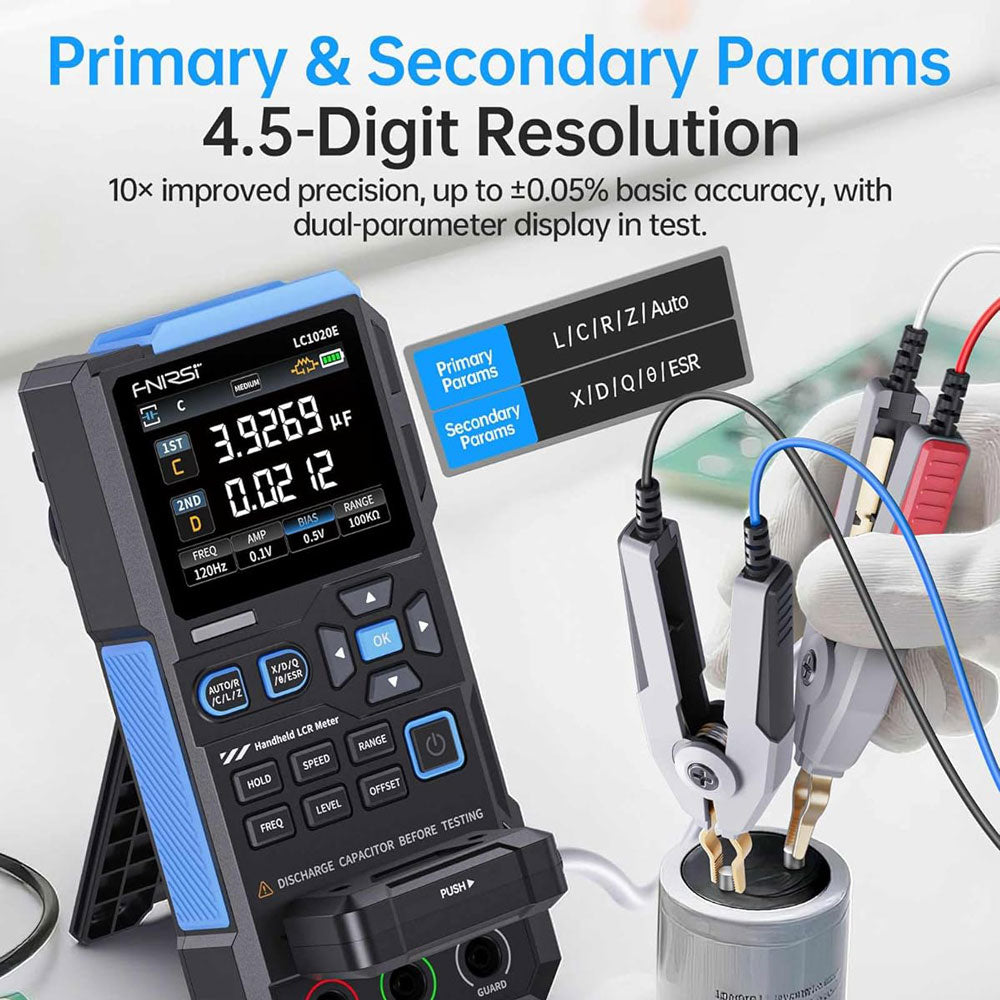

Dubbel display: L/C/R/Z + X/D/Q/θ/ESR
Sorteermodus & bias-spanning voor batchtesten
Dubbele poorten (3-/5-polig) met ondersteuning voor 4-draads Kelvin
Gegevensvasthouden & loggen voor een efficiënte workflow
Compact, oplaadbaar (3000 mAh) – ideaal voor gebruik in het lab en in het veld

Specificaties

Algemeen
Testfrequentie	100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Basisnauwkeurigheid	0,3%
Display	2,8-inch TFT LCD-display
Weergavecijfers	Hoofdparameter: 4,5 cijfers
Secundaire parameter: 4,5 cijfers	Meetparameters
Hoofdparameters: AUTO/R/C/L/Z	Secundaire parameters: X/D/Q/θ/ESR
Meetbereik	L: 0-100H
	C: 0-100mF
	R: 0-10M
Interne bias	0,0 V, 0,5 V
Testniveau	0,1 V, 0,3 V, 0,6 V
Kalibratiefuncties	Open-circuitkalibratie, kortsluitkalibratie
Vergelijkingsfunctie	Wordt gebruikt om de relatieve fout tussen de meetwaarde van de component en de nominale waarde te berekenen, weergegeven als een percentage, en biedt filterresultaten. Nominale waarden en tolerantie kunnen worden ingesteld, waarbij het tolerantiebereik instelbaar is van 0,1% tot 99,9%
Functieverslag	Controleert of de gemeten componentgegevens voldoen aan de ingestelde nominale waarde en tolerantie, waarbij het aantal geslaagde en mislukte metingen wordt geregistreerd
Configuratie testklemmen	Drie-aansluiting, Vijf-aansluiting
Uitgangsimpedantie	100 Ω
Interface	USB-C (virtuele seriële poort)
Overige	Taalinstellingen, schermhelderheid, geluidsinstellingen, automatische uitschakeling, kalibratie-instellingen, systeeminformatie
Batterij	3000 mAh lithiumbatterij
Afmetingen	18,5 x 8,5 x 3,5 cm
Gewicht	680 g
Capaciteit (C)
Bereik: 1mF-100mF	100 Hz: 5% ±5 digits
	1 kHz: 3% ±5 digits
	10 kHz: /
	100 kHz: /
Bereik: 1uF-1mF	100 Hz: 1% ±4 digits
	1 kHz: 0,5% ±5 digits
	10 kHz: 2% ±5 digits
	100 kHz: 3% ±4 digits
Bereik: 1nF-1uF	100 Hz: /
	1 kHz: 0,3% ±2 digits
	10 kHz: 0,4% ±2 digits
	100 kHz: 1% ±4 digits
Bereik: 1pF-1nF	100 Hz: /
	1 kHz: 2% ±2 digits
	10 kHz: 1,5% ±2 digits
	100 kHz: 2% ±4 digits
Inductie (L)
Bereik: 1H-100H	100 Hz: 2% ±5 digits
	1 kHz: 2% ±5 digits
	10 kHz: /
	100 kHz: /
Bereik: 1mH-1H	100 Hz: 0,4% ±5 digits
	1 kHz: 0,3% ±2 digits
	10 kHz: 0,4% ±3 digits
	100 kHz: 2,5% ±5 digits
Bereik: 10uH-1mH	100 Hz: 3% ±5 digits
	1 kHz: 0,5% ±4 digits
	10 kHz: 0,5% ±3 digits
	100 kHz: 1,5% ±5 digits
Bereik: 1uH-10uH	100 Hz: /
	1 kHz: 2% ±5 digits
	10 kHz: 2% ±5 digits
	100 kHz: 4% ±5 digits
Weerstand (R)
Bereik: 1MΩ-10MΩ	100 Hz: 5% ±4 digits
	1 kHz: 3% ±3 digits
	10 kHz: /
	100 kHz: /
Bereik: 1KΩ-1MΩ	100 Hz: 0,4% ±4 digits
	1 kHz: 0,2% ±2 digits
	10 kHz: 0,3% ±3 digits
	100 kHz: 0,6% ±5 digits
Bereik: 1Ω-1KΩ	100 Hz: 1,5% ±4 digits
	1 kHz: 0,3% ±2 digits
	10 kHz: 0,3% ±3 digits
	100 kHz: 0,6% ±5 digits
Bereik: 10mΩ-1Ω	100 Hz: 4% ±4 digits
	1 kHz: 2% ±5 digits
	10 kHz: 2% ±5 digits
	100 kHz: 5% ±5 digits

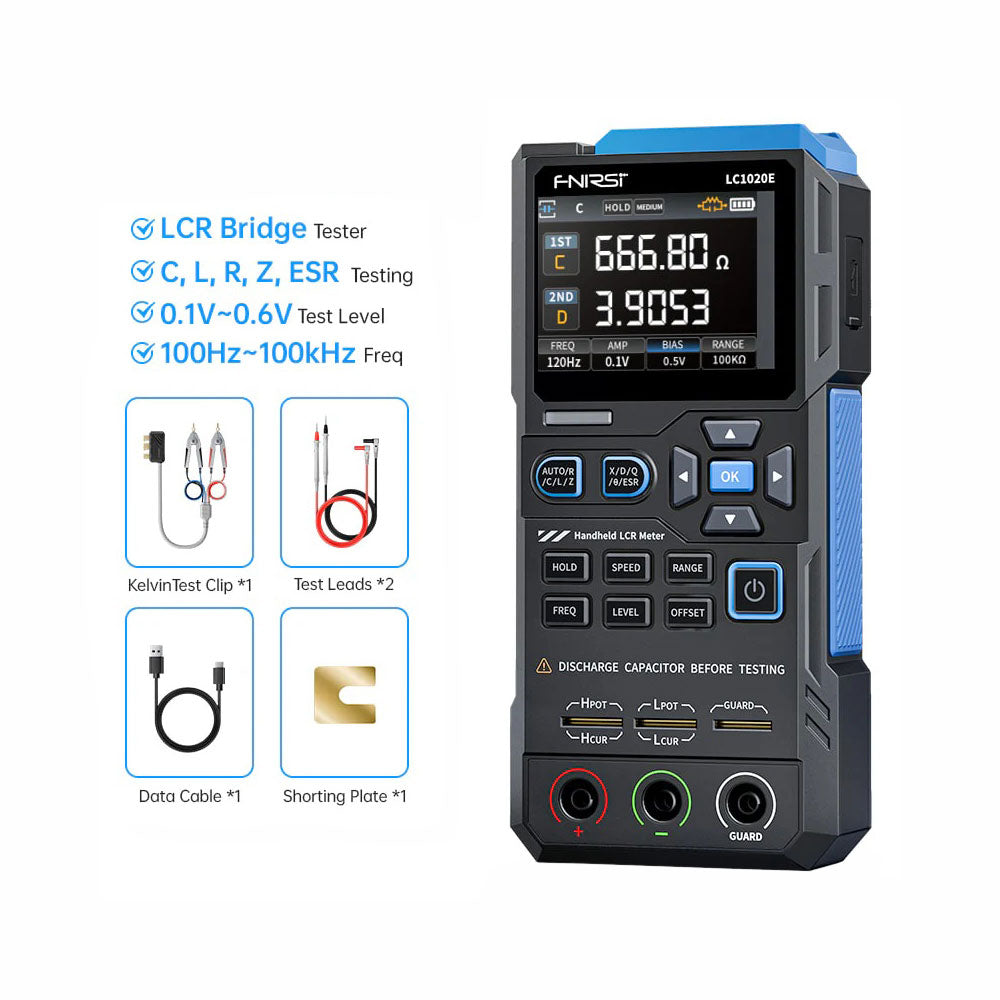

Inbegrepen

1x FNIRSI LC1020E LCR-meter
1x Kelvin-meetklem
2x Meetsnoeren (1x zwart, 1x rood)
1x Kortsluitplaat
1x USB-C kabel
1x Manual
