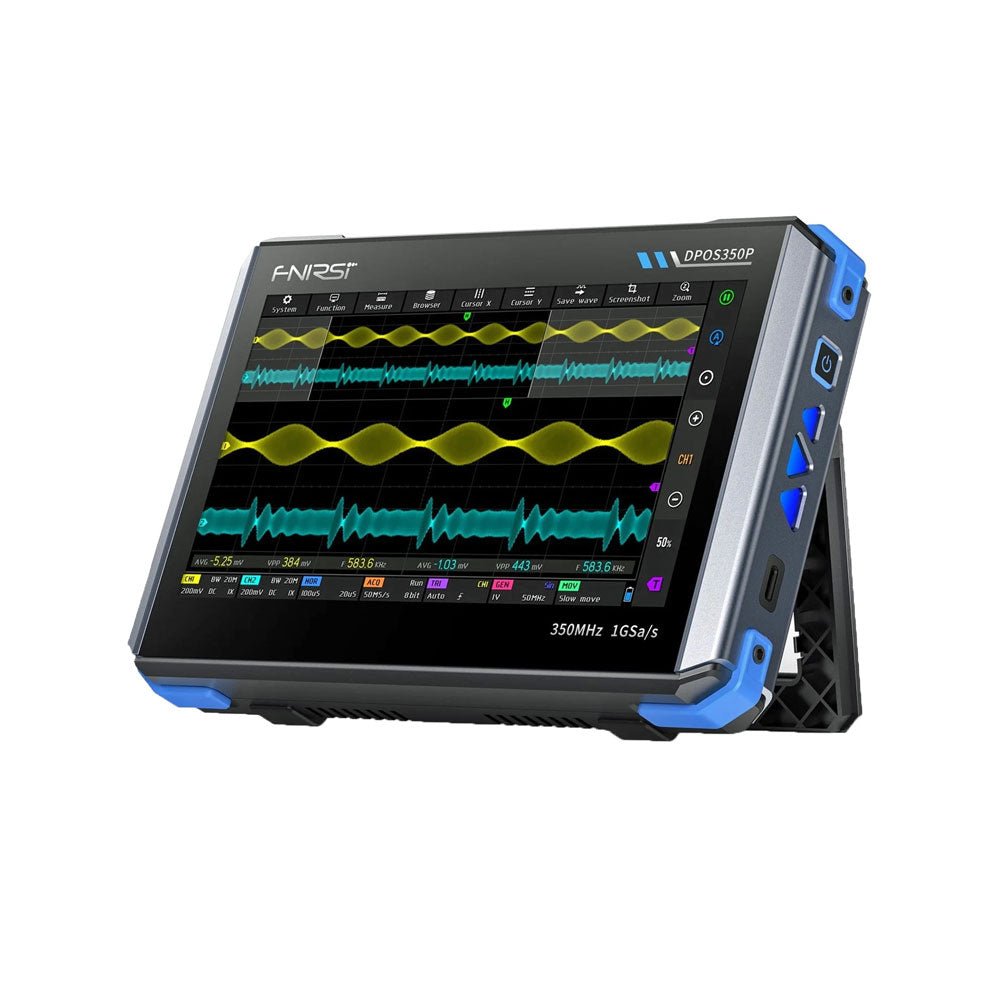

FNIRSI DPOS350P (4-in-1) 2-kanaals Tablet-oscilloscoop (350 MHz) + Signaalgenerator + Frequentieresponsanalyzer + Spectrumanalyzer

Omschrijving

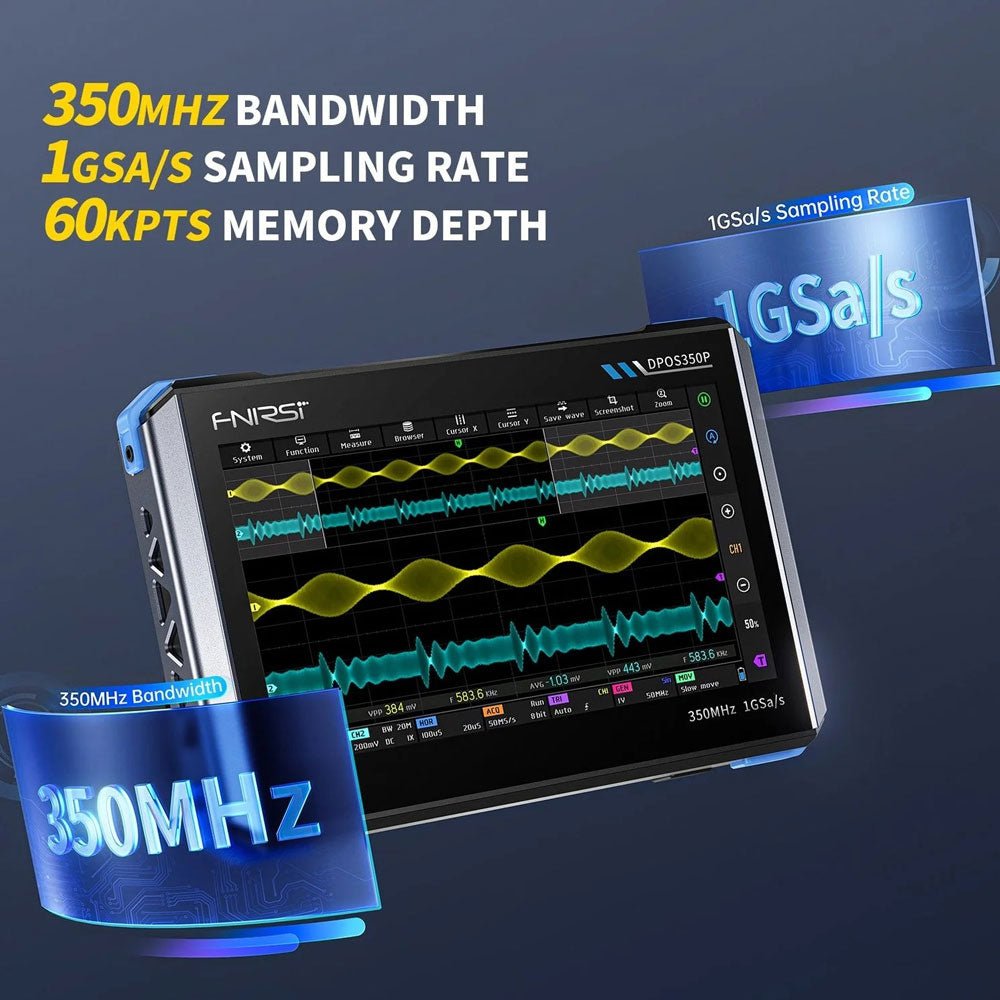

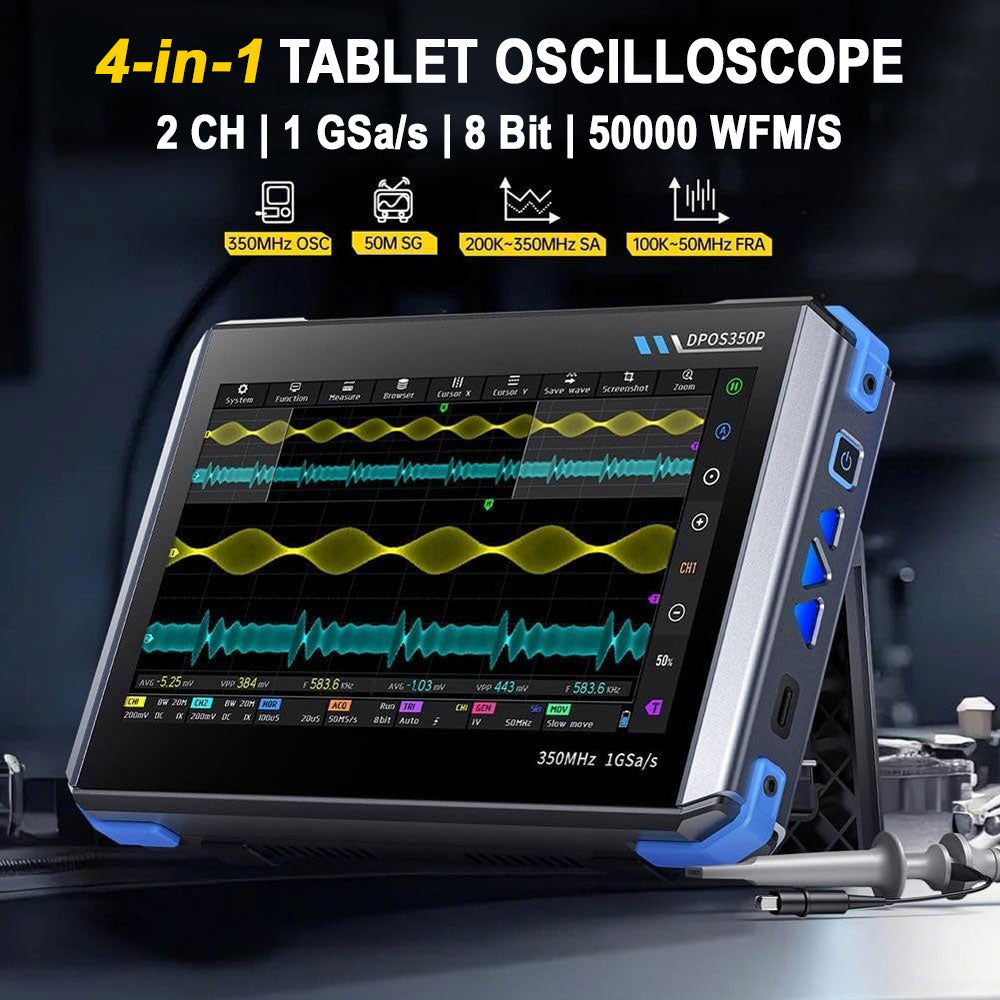

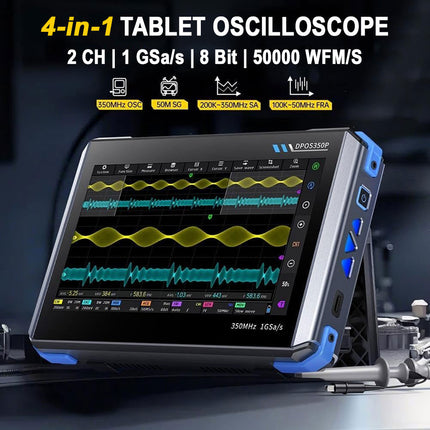

2 kanalen • 350 MHz • 1 GSa/s • 50.000 wfm/s • 7 inch Touchscreen

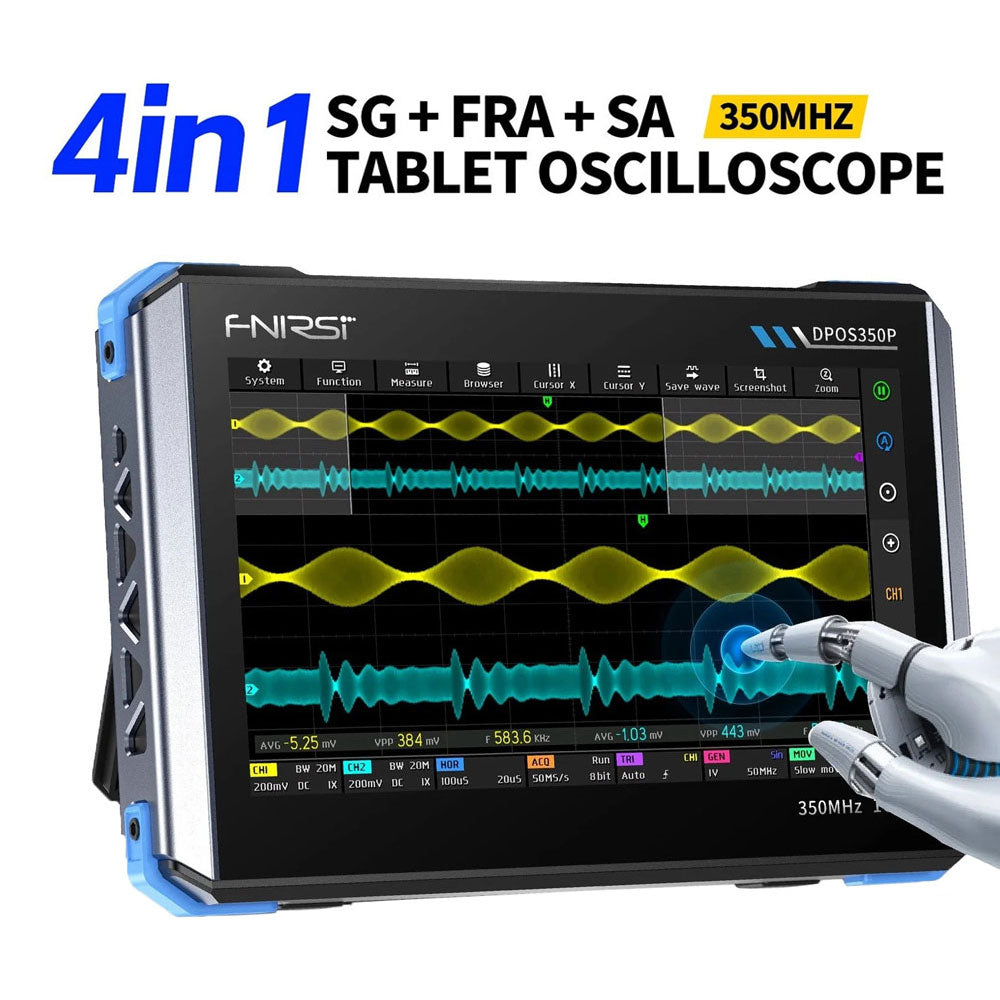

De FNIRSI DPOS350P is een gestroomlijnde 4-in-1 krachtpatser in tabletvorm! Dit compacte en draagbare apparaat biedt serieuze functionaliteit: het combineert een 2-kanaals oscilloscoop (350 MHz), een signaalgenerator (50 MHz), een frequentieresponsanalyzer (50 MHz) en een spectrumanalyzer (200 kHz–350 MHz) – alles in één apparaat.

Of u nu bezig bent met R&D, probleemoplossing of veldtesten, de DPOS350P biedt de tools die u nodig hebt om elektronische signalen nauwkeurig en helder te meten, genereren, analyseren en visualiseren. Het responsieve touchscreen met hoge resolutie en de intuïtieve bediening maken signaalanalyse snel, flexibel en efficiënt.

Kenmerken

  • Krachtige multifunctionele integratie
    • 350 MHz 2-kanaals oscilloscoop met 1 GSa/s realtime sampling
    • 50 MHz signaalgenerator met 14 standaard + aangepaste golfvormen
    • Spectrum analyzer (200 kHz–350 MHz): Perfect voor EMI, RF en HF-testen
    • Frequentieresponsanalyzer (FRA) tot 50 MHz
  • Hoogwaardige golfvormregistratie
    • Vernieuwingsfrequentie van 50.000 wfm/s voor realtime signaalhelderheid
    • Bandbreedte van 350 MHz (enkelkanaalsmodus)
    • Detecteert zeldzame en onwaarschijnlijke afwijkingen
  • Scherp display & Soepele werking
    • 7" IPS-touchscreen (resolutie 1024 x 600)
    • Schakelen tussen grijstinten- en kleurtemperatuurweergave
    • Eenvoudig te bedienen in verschillende testomgevingen
  • Betrouwbaar, beveiligd en snel opladen
    • Hoogspanningsbeveiliging tot 400 V

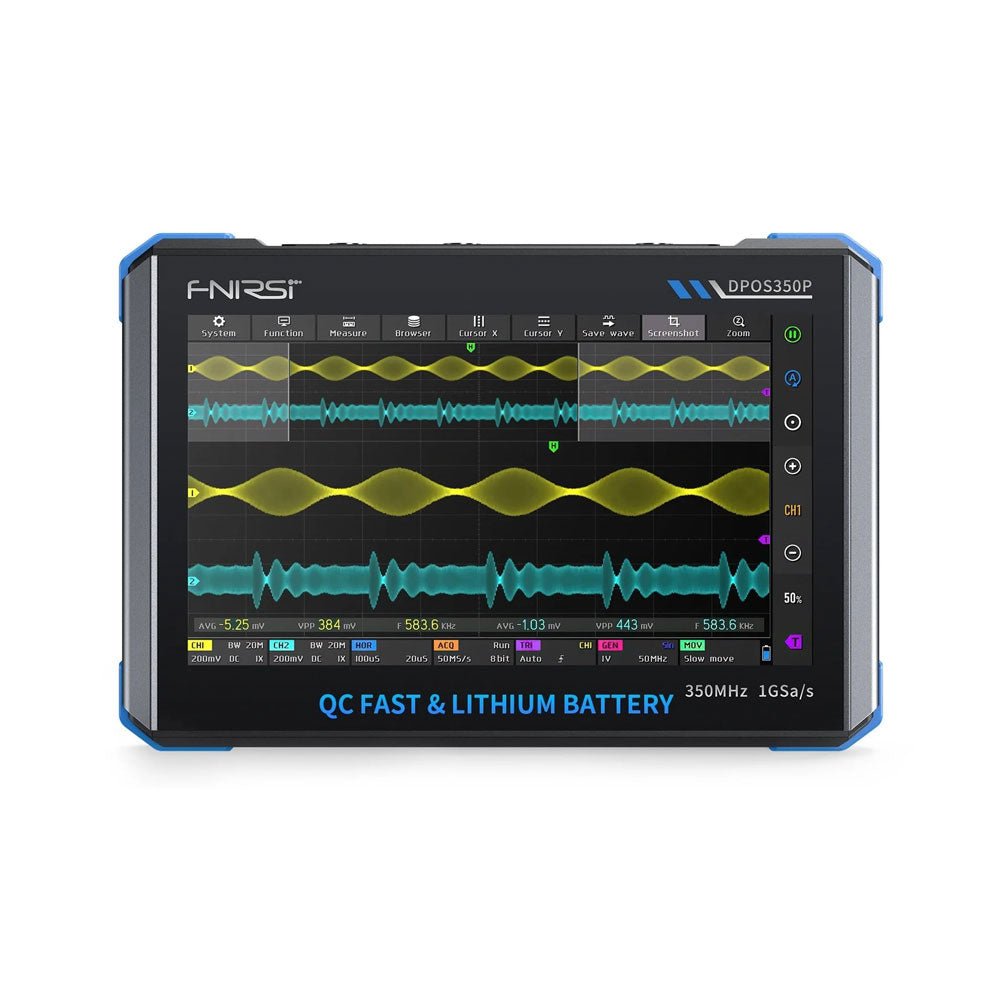

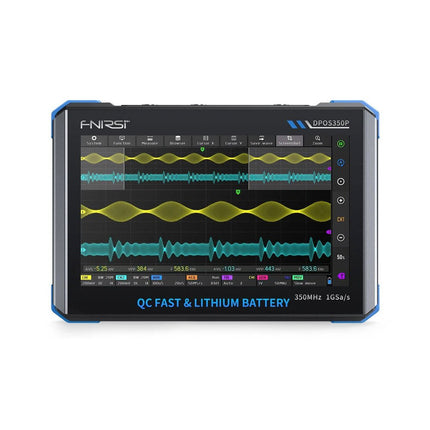

    • Snel opladen met QC 18 W (volledig opladen in 2 uur)
    • Gebouwd voor stabiele, langdurige werking
  • Gegevensopslag en -export
    • Sla tot 500 golfvormrecords + 90 screenshots op
    • USB-export voor eenvoudige rapportage en offline analyse

Specificaties

Algemeen
Scherm 7 inch (IPS, volledige kijkhoek)
Resolutie 1024 x 600 pixels
Interactiemodus Capacitief touchscreen
Totaal stroomverbruik 10 W
Inschakelconfiguratie 5 voorinstellingen
Opladen QC 18 W, 12 V/1,5 A (USB-C)
Accu 3,7 V, 8000 mAh lithiumbatterij
Accuduur ca. 3 uur in gebruik, 5 uur stand-by
Warmteafvoer Luchtkoeling
Uitbreidingsinterface USB-poort
Automatische uitschakeling 15 tot 60 minuten / uit
Firmware-upgrade Ondersteunt .iso-image-upgrade
Talen Engels / Portugees / Russisch / Chinees
Afmetingen 190 x 128 x 37 mm
Oscilloscoop
Analoge kanalen 2
Analoge bandbreedte 350 MHz
Stijgtijd 1 ns
Real-time bemonsteringsfrequentie 1 GSa/s
Geheugendiepte 60 Kpts
Ingangsimpedantie 1 MΩ / 14PF
Tijdbasisbereik 5 ns ~ 50 s
Roltijdbasis 50 ms ~ 50 s
Verticale gevoeligheid 2 mV ~ 20 V (1X)
Verticaal bereik 16 mV ~ 160 V (1X)
DC-nauwkeurigheid ±2%
Tijd nauwkeurigheid ±0,01%
Ingangskoppeling DC / AC
Probe-verzwakking 1X / 10X / 100X
Hardwarebandbreedtelimiet 150M / 20M
Hoge-resolutiemodus 8 bit ~ 16 bit
Parametermetingen 12 typen
Cursormeting Tijd, periode, frequentie, niveau, spanning
Triggerdetectie Digitale trigger
Triggerkanaal CH1 / CH2
Triggermodus Auto / Single / Normal
Triggerflank Rising edge / Falling edge
Triggeronderdrukking L1 ~ L3
Triggerniveau Handmatig / automatisch 10% ~ 90%
Screenshot-opslag 90 afbeeldingen
Golfvormopslag 500 groepen
Achtergrondraster Weergeven/verbergen
Golfvormbeweging Grof/fijn afstellen
Overspanningsbeveiliging Bestandsspanning 400 V
Helderheid golfvorm Instelbaar
Eenvoudig FFT-display Ja
Digitale fluorescentie Ja
Kleurtemperatuurweergave Ja
X-Y-modus Ja
ZOOM-tijdbasis Ja
Automatische aanpassing met één druk op de knop Ja
Terug naar nul met één druk op de knop Ja
Gegevensbrowser Ja
Signaalgenerator
Golfvormtypen 14 standaardfuncties + vastgelegde golfvorm
Frequentie 0~50 MHz (alleen sinusgolf, andere golfvormen tot 10M/5M/3M)
Amplitude 0~5 VPP
Offset -2,5 V ~ +2,5 V
Bedrijfstype cyclus 0,1~99,9%
Frequentieresolutie 1 Hz
Amplituderesolutie 1 mV
Offsetresolutie 1 mV
Inschakelduurresolutie 0,1%
Aanpasbare vastgelegde golfvorm 500 groepen
Frequentieresponsanalyzer (FRA)
Frequentie van het excitatiesignaal 100 Hz ~ 50 MHz
Ampitude van het excitatiesignaal 0~5 VPP
Offset van het excitatiesignaal -2,5 V ~ +2,5 V
Aantal excitatiefrequenties 20~500
Cursormeting Frequentie / versterking / fase
Bedrijfsmodus Enkelvoudig / cyclisch
Systeemkalibratie Ja
Spectrumanalyzer
Conversiemethode FFT
FFT-lengte 4K ~ 32K
Frequentiebereik 200 kHz ~ 350 MHz
Niveaubereik -60 dBmV ~ +260 dBmV
Cursormeting Frequentie / amplitude
Markeringsparameter Maximale energieharmonischen
Watervalgrafiek Ja
3D-watervalgrafiek Ja
Automatische afstelling Ja
Systeemkalibratie Ja

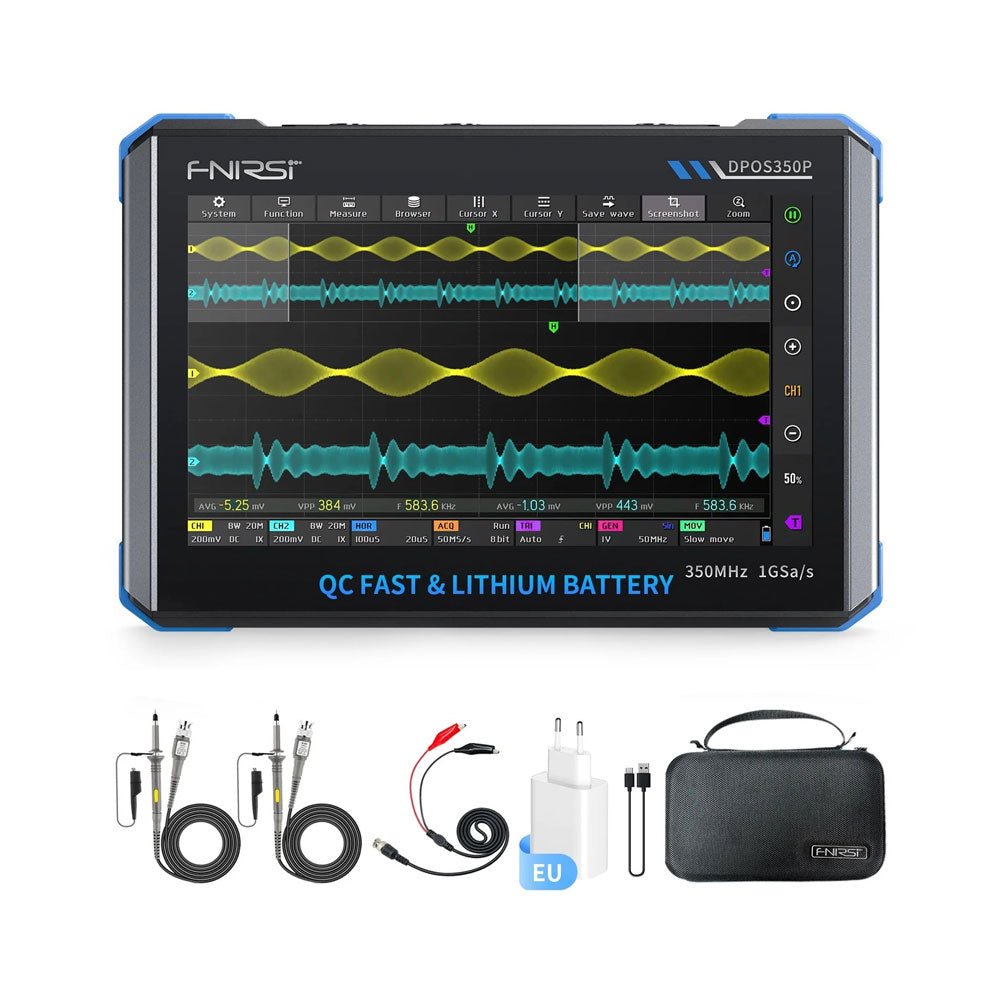

Inbegrepen

  • 1x FNIRSI DPOS350P (4-in-1)
  • 2x 350 MHz-sondes
  • 1x QC 18 W snellader (EU)
  • 1x USB-datakabel
  • 1x Krokodillenklem
  • 1x Opbergtas
  • 1x Manual

Downloads

Productformulier

2 kanalen • 350 MHz • 1 GSa/s • 50.000 wfm/s • 7 inch Touchscreen De FNIRSI DPOS350P is een gestroomlijnde 4-in-1 krachtpatser in tabletvorm! Dit... Lees meer

Pre-order

€ 309,00 € 269,00 (incl. BTW)
